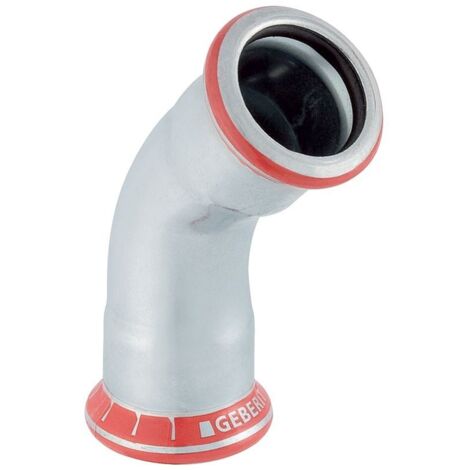

Geberit Mapress C-Stahl Bogen 45 Grad, Außendurchmesser 42mm

Geberit Bogen Mapress C-Stahl 45 Grad, DN 40, 42mm, Stahl, Edelstahl, 23607

Dieser 45-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Systemteil ist für eine zugfeste Installation konzipiert und zeichnet sich durch eine hohe Verarbeitungsqualität aus.

Zuverlässige Verbindungstechnik

Der Bogen verfügt über zwei Pressmuffen mit einem Außendurchmesser von 42 mm und ist mit einem CIIR-Dichtring ausgestattet. Die Eigenschaft unverpresst undicht ermöglicht eine einfache Kontrolle der Verbindung während der Montage. Ein integrierter Pressindikator unterstützt die visuelle Überprüfung der ordnungsgemäßen Verpressung. Zum Schutz vor Verunreinigungen sind die Pressmuffen mit transparenten Schutzstopfen versehen.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Nennweite: DN 40
• Außendurchmesser: 42 mm
• Winkel: 45 °
• Länge: 5,1 cm
• Z-Maß: 2,1 cm
• Dichtungsmaterial: CIIR

Durch die robuste Materialwahl aus unlegiertem Stahl und die präzise Fertigung eignet sich dieses Bauteil für anspruchsvolle Installationsprojekte. Die Kombination aus der Nennweite DN 40, dem 45-Grad-Winkel und der bewährten Pressverbindungstechnik sorgt für eine effiziente Rohrführung in verschiedenen Versorgungssystemen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 23607
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 40
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 42
• Rohraußendurchmesser Anschluss 2: 42
• Länge Anschluss 1: 51
• Länge Anschluss 2: 51
• Arbeitslänge Anschluss 1: 21
• Arbeitslänge Anschluss 2: 21
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 40
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
