Geberit Bogen Mapress C-Stahl 90 Grad, DN 20, 22mm, Stahl, Edelstahl, 20104

Geberit Bogen Mapress C-Stahl 90 Grad, DN 20, 22mm, Stahl, Edelstahl, 20104

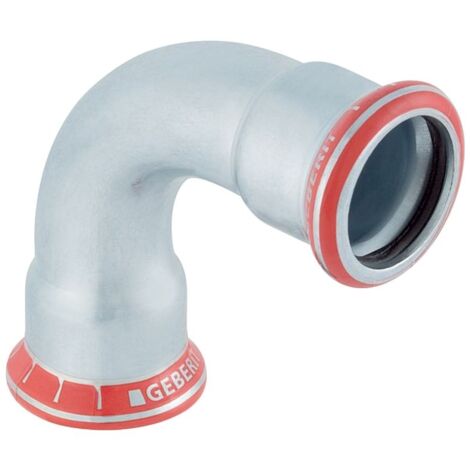

Dieser 90-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für eine zugfeste Verbindung konzipiert und verfügt über eine Unverpresst-undicht-Funktion zur schnellen Leckageerkennung bei der Montage.

Zuverlässige Verbindungstechnik

Der Fitting ist beidseitig mit einer Pressmuffe ausgestattet. Ein integrierter Pressindikator unterstützt die korrekte Verarbeitung, während ein transparenter Schutzstopfen die Sauberkeit der Pressmuffe bis zum Einsatz sicherstellt. Die Abdichtung erfolgt über einen CIIR-Dichtring. Bei Nennweiten bis DN 50 ist der Fitting mit einer Dichtbandage aus IIR Butyl-Kautschuk zu ummanteln.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Nennweite: DN 20
• Außendurchmesser: 22 mm
• Winkel: 90 °
• Länge: 6,1 cm
• Z-Maß: 4 cm
• Dichtungsmaterial: CIIR

Durch die galvanisch verzinkte Oberfläche und die robuste Materialwahl bietet dieses Bauteil eine hohe Beständigkeit in professionellen Versorgungssystemen. Die Kombination aus präziser Passform mit 22 mm Außendurchmesser und der bewährten Pressverbindungstechnik ermöglicht eine sichere Rohrleitungsführung in anspruchsvollen Umgebungen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20104
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Länge Anschluss 1: 61
• Länge Anschluss 2: 61
• Arbeitslänge Anschluss 1: 40
• Arbeitslänge Anschluss 2: 40
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
