Geberit Bogen Mapress C-Stahl 90 Grad, DN 25, 28mm, Stahl, Edelstahl, 20105

Geberit Bogen Mapress C-Stahl 90 Grad, DN 25, 28mm, Stahl, Edelstahl, 20105

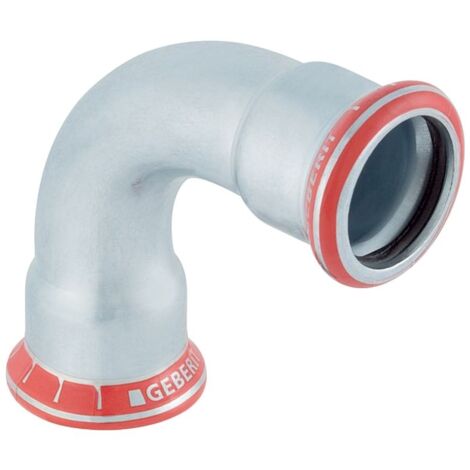

Dieser 90-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in der Haustechnik, Industrie sowie im Schiffbau. Das Systemteil ist für eine zugfeste Installation konzipiert und entspricht der Materialnorm DIN EN 10305.

Sicherheit und Montage

Der Bogen verfügt über beidseitige Pressmuffen, die eine effiziente Installation ermöglichen. Ein wesentliches Merkmal ist die Eigenschaft unverpresst undicht, wodurch eine direkte Kontrolle der Verbindung während der Druckprüfung erfolgt. Der integrierte Pressindikator unterstützt die fachgerechte Verarbeitung, während der transparente Schutzstopfen die Pressmuffe bis zur Montage vor Verunreinigungen bewahrt. Die Abdichtung erfolgt über einen CIIR-Dichtring.

Technische Daten

• Werkstoff: Stahl 1.0034 (E195)
• Nennweite: DN 25
• Rohraußendurchmesser: 28 mm
• Winkel: 90 °
• Länge: 7,2 cm
• Z-Maß: 4,9 cm
• Dichtungsmaterial: CIIR
• Oberflächenschutz: Galvanisch verzinkt

Durch die robuste Ausführung aus unlegiertem Stahl und die präzise Fertigung bietet dieses Bauteil eine langlebige Lösung für Rohrleitungssysteme. Mit einem Außendurchmesser von 28 mm und der M-Kontur ist das Systemteil optimal auf die Anforderungen moderner Versorgungssysteme abgestimmt und ermöglicht eine prozesssichere Montage.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20105
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 28
• Länge Anschluss 1: 72
• Länge Anschluss 2: 72
• Arbeitslänge Anschluss 1: 49
• Arbeitslänge Anschluss 2: 49
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
