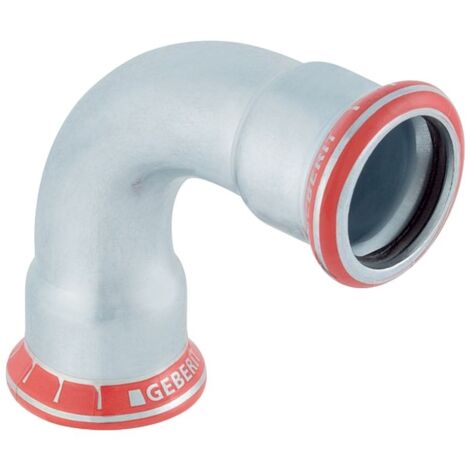

Geberit Bogen 90 Grad Mapress C-Stahl, DN 40, 42mm, 23107

Geberit Bogen 90 Grad Mapress C-Stahl, DN 40, 42mm, 23107

Dieser 90-Grad-Bogen aus unlegiertem C-Stahl dient der sicheren Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Systemteil ist für eine zugfeste Pressverbindung konzipiert und bietet durch die Eigenschaft unverpresst undicht eine erhöhte Sicherheit bei der Montageprüfung.

Zuverlässige Verbindungstechnik

Der Bogen verfügt über zwei Pressmuffen mit einem Außendurchmesser von 42 mm. Ein integrierter Pressindikator unterstützt die korrekte Installation, während der Dichtring aus CIIR für eine zuverlässige Abdichtung sorgt. Zum Schutz vor Verunreinigungen sind die Pressmuffen mit transparenten Schutzstopfen versehen.

Material und Ausführung

Gefertigt aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305, ist das Bauteil galvanisch verzinkt. Die Einhaltung der herstellerspezifischen Verlegerichtlinien stellt eine fachgerechte Integration in das Leitungssystem sicher.

Die präzise gefertigte Komponente ermöglicht eine effiziente Rohrführung mit einem Winkel von 90 Grad. Durch die Verwendung robuster Materialien und die durchdachte Konstruktion mit Pressindikator und CIIR-Dichtung ist eine langlebige Installation in industriellen sowie haustechnischen Anwendungen sichergestellt. Mit einem Nenndurchmesser von DN 40 und einem Außendurchmesser von 42 mm ist das Bauteil optimal auf gängige Systemanforderungen abgestimmt.

Technische Daten

• Winkel: 90 °
• Nennweite: DN 40
• Außendurchmesser: 42 mm
• Werkstoff: Stahl 1.0034 (E195)
• Dichtungsmaterial: CIIR
• Anschlussart: Pressmuffe
• Länge: 8 cm
• Z-Maß: 5 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 23107
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 40
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 42
• Rohraußendurchmesser Anschluss 2: 42
• Länge Anschluss 1: 80
• Länge Anschluss 2: 80
• Arbeitslänge Anschluss 1: 50
• Arbeitslänge Anschluss 2: 50
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 40
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
