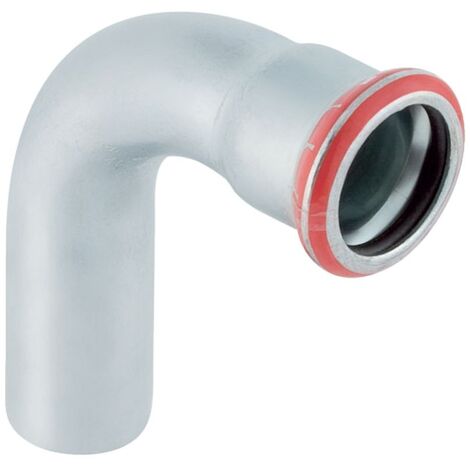

Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 35mm

Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 35mm

Dieser 90-Grad-Bogen aus unlegiertem C-Stahl ermöglicht eine präzise Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil verfügt über ein Einschubende sowie eine Pressmuffe und ist für eine zuverlässige Verbindung mit dem bewährten Presssystem konzipiert.

Zuverlässige Verbindungstechnik

Der Fitting ist mit einem schwarzen CIIR-Dichtring ausgestattet und bietet durch die Eigenschaft unverpresst undicht eine erhöhte Sicherheit bei der Montageprüfung. Ein integrierter Pressindikator sowie ein transparenter Schutzstopfen an der Pressmuffe unterstützen die fachgerechte Verarbeitung. Der Werkstoff 1.0034 E195 ist galvanisch verzinkt. Die zugfeste Verbindung sorgt für eine dauerhafte Stabilität innerhalb des Rohrleitungssystems.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Außendurchmesser: 35 mm
• Winkel: 90 °
• Nennweite: DN 32
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe
• Dichtungsmaterial: CIIR
• Länge: 6,8 cm
• Höhe: 7,4 cm
• Z-Maß: 4,2 cm

Durch die robuste Ausführung aus unlegiertem Stahl und die durchdachte Konstruktion mit 90-Grad-Winkel eignet sich dieser Bogen ideal für anspruchsvolle Installationen. Die Kombination aus dem 35 mm Außendurchmesser und der bewährten Pressverbindungstechnik sorgt für eine effiziente und sichere Montage in verschiedenen Versorgungsleitungen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 23306
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Rohraußendurchmesser Anschluss 2: 35
• Länge Anschluss 1: 74
• Länge Anschluss 2: 68
• Arbeitslänge Anschluss 2: 42
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
