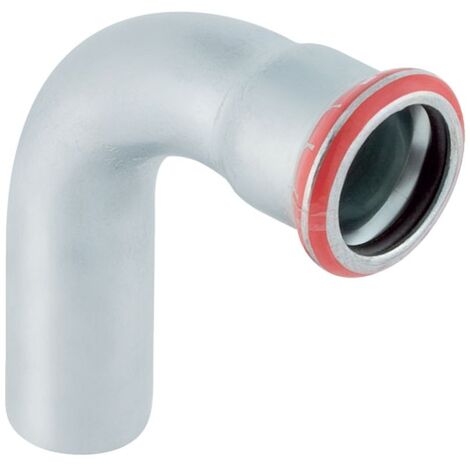

Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 42mm

Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 42mm

Dieser 90-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil verfügt über ein Einschubende und eine Pressmuffe, die eine zugfeste Installation ermöglichen.

Zuverlässige Verbindungstechnik

Der Fitting ist aus unlegiertem Stahl (1.0034 E195) gefertigt und weist eine galvanisch verzinkte Oberfläche auf. Für eine hohe Sicherheit bei der Montage sorgt die Eigenschaft, dass der Bogen im unverpressten Zustand undicht ist, wodurch Fehlverbindungen bei der Druckprüfung erkennbar werden. Ein integrierter Pressindikator unterstützt die korrekte Verarbeitung. Die Abdichtung erfolgt über einen CIIR-Dichtring, während ein transparenter Schutzstopfen die Pressmuffe bis zur Installation vor Verschmutzungen bewahrt.

Die robuste Konstruktion ermöglicht eine dauerhafte Stabilität in Leitungssystemen. Mit einem Außendurchmesser von 42 mm und einem Winkel von 90 Grad ist das Bauteil auf die Anforderungen moderner C-Stahl-Installationssysteme abgestimmt. Die Kombination aus hochwertigem Stahlwerkstoff und der Pressverbindungstechnik ermöglicht eine effiziente Rohrleitungsführung.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Außendurchmesser: 42 mm
• Winkel: 90 °
• Nennweite: DN 40
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe
• Dichtungsmaterial: CIIR
• Z-Maß: 5 cm

Durch die präzise Fertigung und die Verwendung hochwertiger Materialien eignet sich dieser Bogen ideal für anspruchsvolle Installationen. Die Kombination aus dem Außendurchmesser von 42 mm, der Nennweite DN 40 und dem 90-Grad-Winkel sorgt für eine passgenaue Integration in bestehende C-Stahl-Systeme. Die unverpresst undichte Eigenschaft sowie der integrierte Pressindikator bieten zusätzliche Sicherheit bei der Montage und tragen zu einer zuverlässigen, langlebigen Rohrverbindung bei.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 23307
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 40
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 42
• Rohraußendurchmesser Anschluss 2: 42
• Länge Anschluss 1: 88
• Länge Anschluss 2: 80
• Arbeitslänge Anschluss 2: 50
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 40
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
