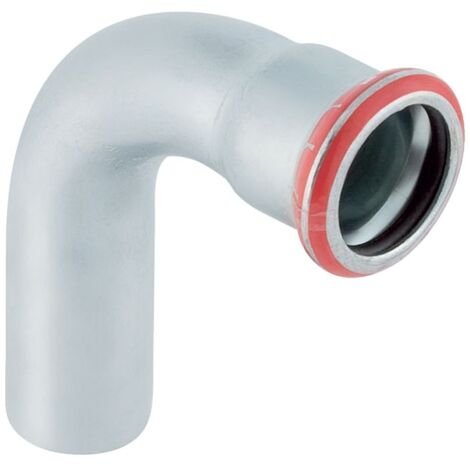

Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 18mm

Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 18mm

Dieser 90-Grad-Bogen aus unlegiertem C-Stahl ermöglicht eine präzise Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil verfügt über ein Einschubende sowie eine Pressmuffe und ist für eine zuverlässige Verbindung mit einem Pressindikator ausgestattet.

Zuverlässige Verbindungstechnik

Die Konstruktion aus unlegiertem Stahl 1.0034 (E195) zeichnet sich durch eine hohe Zugfestigkeit aus. Für eine einfache Kontrolle während der Installation ist der Fitting unverpresst undicht. Der integrierte Dichtring aus CIIR sorgt für eine dauerhafte Abdichtung der Verbindung. Zum Schutz vor Verschmutzungen ist die Pressmuffe mit einem transparenten Schutzstopfen versehen.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Außendurchmesser: 18 mm
• Winkel: 90 °
• Nennweite: DN 15
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe
• Dichtungsmaterial: CIIR
• Länge: 5,3 cm
• Höhe: 6,1 cm
• Z-Maß: 3,3 cm

Durch die robuste Materialwahl und die durchdachte Konstruktion mit Pressindikator eignet sich dieser Bogen ideal für anspruchsvolle Installationsprojekte. Mit einem Außendurchmesser von 18 mm und der 90-Grad-Geometrie bietet das Bauteil eine passgenaue Lösung für effiziente Rohrleitungssysteme. Die Einhaltung der herstellerspezifischen Verlegerichtlinien stellt dabei eine fachgerechte Anwendung sicher.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20303
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Rohraußendurchmesser Anschluss 2: 18
• Länge Anschluss 1: 61
• Länge Anschluss 2: 53
• Arbeitslänge Anschluss 2: 33
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
