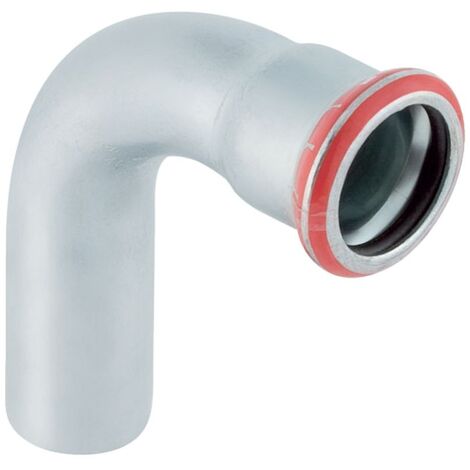

Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 22mm

Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 22mm

Dieser 90-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Bauteil verfügt über ein Einschubende sowie eine Pressmuffe und ist für eine zugfeste Verbindung konzipiert.

Sicherheit und Montage

Das System unterstützt eine sichere Installation durch einen integrierten Pressindikator. Im unverpressten Zustand ist der Fitting undicht, was eine Kontrolle während der Druckprüfung ermöglicht. Der Dichtring aus CIIR sorgt für die Abdichtung. Zum Schutz vor Verunreinigungen ist die Pressmuffe mit einem transparenten Schutzstopfen versehen.

Material und Ausführung

Der Bogen besteht aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305 und ist galvanisch verzinkt. Die Fertigung ermöglicht eine Integration in Rohrleitungssysteme mit einem Außendurchmesser von 22 mm. Bei der Montage sind die Verlegerichtlinien zu beachten.

Der 90-Grad-Bogen aus C-Stahl mit Pressverbindungstechnik eignet sich für Installationsprojekte. Mit einem Nenndurchmesser von DN 20 und einem Außendurchmesser von 22 mm bietet das Bauteil eine Lösung für Anwendungen in der Versorgungstechnik.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Außendurchmesser: 22 mm
• Winkel: 90 °
• Nennweite: DN 20
• Dichtungsmaterial: CIIR
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe
• Länge: 6,1 cm
• Höhe: 7 cm
• Z-Maß: 4 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20304
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Länge Anschluss 1: 70
• Länge Anschluss 2: 61
• Arbeitslänge Anschluss 2: 40
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
