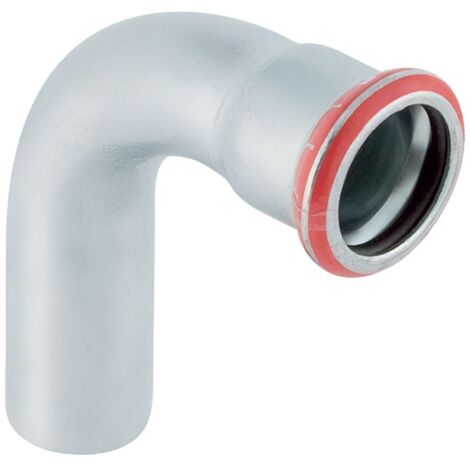

Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 28mm

Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 28mm

Dieser 90-Grad-Bogen aus unlegiertem C-Stahl ermöglicht eine präzise Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist mit einem Einschubende sowie einer Pressmuffe ausgestattet und für eine dauerhafte, zugfeste Verbindung konzipiert.

Zuverlässige Verbindungstechnik

Der Fitting verfügt über einen schwarzen CIIR-Dichtring und ist als unverpresst undicht ausgeführt, was eine einfache Kontrolle während der Montage ermöglicht. Ein integrierter Pressindikator unterstützt die fachgerechte Installation. Die Oberfläche ist galvanisch verzinkt, um einen wirksamen Schutz zu bieten. Ein transparenter Schutzstopfen an der Pressmuffe bewahrt das Innere vor Verunreinigungen bis zur Verarbeitung. Die Konstruktion aus unlegiertem Stahl 1.0034 (E195) sorgt für hohe Stabilität in Versorgungssystemen.

Die passgenaue Fertigung mit einem Außendurchmesser von 28 mm und einem Winkel von 90 Grad ermöglicht eine effiziente Leitungsführung. Die Einhaltung der herstellerspezifischen Verlegerichtlinien stellt die dauerhafte Funktionalität der Installation sicher. Mit einem Außendurchmesser von 28 mm und einer Nennweite von DN 25 ist das Formteil für anspruchsvolle Anwendungen optimiert.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Außendurchmesser: 28 mm
• Winkel: 90 °
• Nennweite: DN 25
• Dichtungsmaterial: CIIR
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe
• Länge: 7,2 cm
• Höhe: 7,9 cm
• Z-Maß: 4,9 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 20305
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 28
• Länge Anschluss 1: 79
• Länge Anschluss 2: 72
• Arbeitslänge Anschluss 2: 49
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
