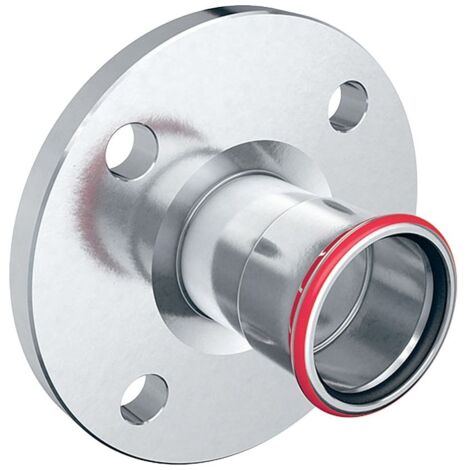

Geberit Mapress C-Stahl Flansch 10/16 bar, mit Pressmuffe Außendurchmesser 22mm, DN 20

Geberit Mapress C-Stahl Flansch 10/16 bar, mit Pressmuffe Außendurchmesser 22mm, DN 20

Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement in der Haustechnik, Industrie sowie im Schiffbau. Er kombiniert eine Pressmuffe mit einem Flanschanschluss und ist für einen Betriebsdruck von PN 10/16 ausgelegt.

Verbindungstechnik und Sicherheit

Das Bauteil besteht aus unlegiertem Stahl (1.0034 E195) und ist für eine dauerhafte Installation konzipiert. Die Pressmuffe verfügt über einen transparenten Schutzstopfen sowie einen Pressindikator zur Kontrolle der Verpressung. Die Verbindung bleibt im unverpressten Zustand undicht, was eine Überprüfung während der Montage ermöglicht. Die Dichtheit wird durch einen CIIR-Dichtring in schwarzer Ausführung sichergestellt.

Normgerechte Ausführung

Der Flansch entspricht der Form B1 gemäß EN 1092-1 und bietet eine erhöhte Dichtleiste mit Standarddichtfläche. Mit einem Außendurchmesser von 22 mm und einer Nennweite von DN 20 ist das Fitting auf gängige Systemanforderungen abgestimmt. Die galvanisch verzinkte Oberfläche schützt das Material vor äußeren Einflüssen.

Die Kombination aus Pressmuffentechnik und Flanschanschluss ermöglicht eine zugfeste Rohrverbindung. Mit einer Gesamtlänge von 6,5 cm und einem Lochkreisdurchmesser von 75 mm ist das Bauteil für die Montage mit vier Schrauben ausgelegt.

Technische Daten

• Nennweite: DN 20
• Rohraußendurchmesser: 22 mm
• Betriebsdruck: PN 10/16
• Werkstoff: Stahl 1.0034 (E195)
• Flansch-Lochkreisdurchmesser: 75 mm
• Anzahl Schrauben: 4 St.
• Gesamtlänge: 6,5 cm
• Dichtringmaterial: CIIR

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 23754
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 65
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 105
• Länge Anschluss 1: 47
• Länge Anschluss 2: 18
• Arbeitslänge Anschluss 1: 44
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
