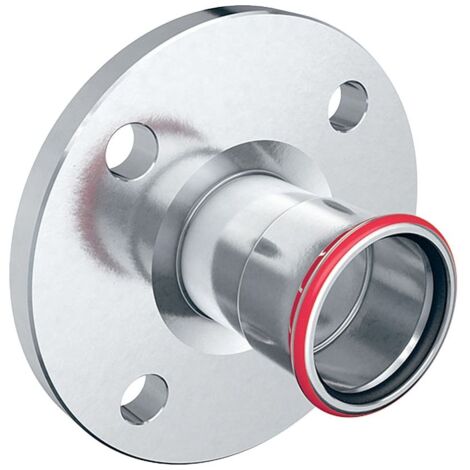

Geberit Mapress C-Stahl Flansch 10/16 bar, mit Pressmuffe Außendurchmesser 28mm, DN 25

Geberit Mapress C-Stahl Flansch 10/16 bar, mit Pressmuffe Außendurchmesser 28mm, DN 25

Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement in der Haustechnik, Industrie sowie im Schiffbau. Er kombiniert eine Pressmuffe mit einem Flanschanschluss nach EN 1092-1 und ist für einen Betriebsdruck von 10 bis 16 bar ausgelegt.

Sichere Verbindungstechnik

Das Bauteil besteht aus unlegiertem Stahl 1.0034 (E195). Die Konstruktion umfasst einen Dichtring aus schwarzem CIIR sowie einen Pressindikator, der eine Kontrolle der Verpressung ermöglicht. Zur Sicherstellung der Sauberkeit vor der Montage ist die Pressmuffe mit einem transparenten Schutzstopfen versehen. Die Ausführung entspricht der Form B1 mit erhöhter Dichtleiste.

Technische Daten

• Nennweite: DN 25
• Rohraußendurchmesser: 28 mm
• Flansch-Lochkreisdurchmesser: 85 mm
• Schraubenlochdurchmesser: 14 mm
• Anzahl Schrauben: 4
• Gesamtlänge: 6,9 cm
• Werkstoff: Stahl 1.0034 (E195)
• Dichtringmaterial: CIIR
• Druckstufe: PN 10/16

Durch die robuste Materialwahl und die Fertigung nach EN 1092-1 bietet dieser Flansch eine Lösung für Rohrleitungssysteme. Mit einem Außendurchmesser von 28 mm und der Pressmuffen-Technik ermöglicht er eine effiziente und zugfeste Installation in verschiedenen industriellen und technischen Anwendungsbereichen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 23755
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 69
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 115
• Länge Anschluss 1: 51
• Länge Anschluss 2: 18
• Arbeitslänge Anschluss 1: 46
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
