Allgemeine Beschreibung

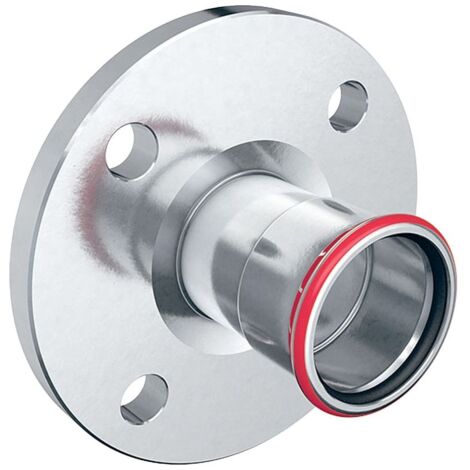

Der Geberit Mapress C-Stahl Flansch PN 10/16 mit Pressmuffe ist ein hochwertiges Verbindungselement aus unlegiertem C-Stahl, das in der Haustechnik, Industrie und im Schiffbau eingesetzt wird. Er kombiniert eine Pressmuffe mit einem Flanschanschluss und ist für einen Betriebsdruck von 10 bis 16 bar ausgelegt. Die Konstruktion umfasst einen Dichtring aus CIIR in Schwarz sowie einen Pressindikator, der eine Kontrolle der Verpressung ermöglicht. Dank der Eigenschaft, unverpresst undicht zu sein, lässt sich die Dichtheit des Systems während der Montage prüfen. Ein transparenter Schutzstopfen an der Pressmuffe schützt das Innere vor Verunreinigungen bis zur Installation.Technische daten
- Werkstoff: Stahl unlegiert 1.0034 (E195)
- Nennweite: DN 50
- Außendurchmesser: 54 mm
- Flansch-Lochkreisdurchmesser: 125 mm
- Anzahl Schrauben: 4
- Druckstufe: PN 10/16
- Dichtungsmaterial: CIIR
- Länge: 8,7 cm
- Z-Maß: 5,2 cm
- Schraubenlochdurchmesser: 18 mm
Kompatibilität und Zubehör
- Geeignet für Kühl- und Heizungswasser ohne Frostschutzmittel
- Geeignet für Kühl- und Heizungswasser mit Frostschutzmittel
- Geeignet für Fernwärmeheizungswasser ≤ 120 °C
- Geeignet für Löschwasser (nass)
- Geeignet für Sprinkler (nass)
- Geeignet für Druckluft (Reinheitsklasse Öl 3)
Installation
Die Pressverbindung kann ohne Schweißen oder Löten schnell und einfach ausgeführt werden, was Zeit und Kosten spart. Der Flansch entspricht der Form B1 gemäß EN 1092-1 und ist mit einer erhöhten Dichtleiste ausgestattet.
Anwendung
Der Flansch ist ideal für die Verwendung in Versorgungssystemen, insbesondere in der Haustechnik, Industrie und im Schiffbau. Die Kombination aus robuster Materialqualität und präziser Fertigung sorgt für eine zugfeste Verbindung.
Weitere Informationen
Der Flansch ist mit einem Pressindikator ausgestattet, der eine Kontrolle der Verpressung ermöglicht. Die galvanisch verzinkte Oberfläche sorgt für zusätzlichen Schutz gegen Korrosion.
