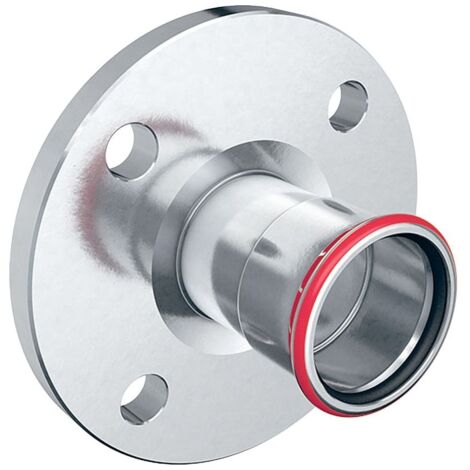

Geberit Mapress C-Stahl Flansch 10/16 bar, mit Pressmuffe Außendurchmesser 76,1mm, DN 65

Geberit Mapress C-Stahl Flansch 10/16 bar, mit Pressmuffe Außendurchmesser 76,1mm, DN 65

Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement in der Haustechnik, Industrie sowie im Schiffbau. Er kombiniert eine Pressmuffe mit einem Flanschanschluss nach EN 1092-1 und ist für einen Betriebsdruck von 10 bis 16 bar ausgelegt. Die Konstruktion zeichnet sich durch eine hohe Verarbeitungsqualität und eine integrierte Dichtfunktion aus.

Zuverlässige Verbindungstechnik

Das Bauteil ist aus unlegiertem Stahl 1.0034 (E195) gefertigt und verfügt über eine galvanisch verzinkte Oberfläche. Ein wesentliches Merkmal ist die Eigenschaft unverpresst undicht, die eine Kontrolle der Verbindung während der Montage ermöglicht. Der integrierte Pressindikator sowie der transparente Schutzstopfen an der Pressmuffe unterstützen eine präzise Installation. Die Dichtung besteht aus schwarzem CIIR, was eine Abdichtung in den vorgesehenen Einsatzbereichen sicherstellt.

Technische Daten

• Nennweite: DN 65
• Rohraußendurchmesser: 76,1 mm
• Flansch-Lochkreisdurchmesser: 145 mm
• Anzahl Schraubenlöcher: 4
• Werkstoff: Stahl 1.0034 (E195)
• Dichtringmaterial: CIIR
• Betriebsdruck: 10/16 bar
• Gesamtlänge: 11,8 cm

Durch die Kombination aus robuster Stahlqualität und der bewährten Pressmuffentechnik bietet dieser Flansch eine zugfeste Lösung für Rohrleitungssysteme. Mit einem Außendurchmesser von 76,1 mm und der Ausführung nach Form B1 ist das Bauteil auf industrielle Standards abgestimmt und ermöglicht eine effiziente Montage in DN 65 Systemen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 23759
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 118
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 65
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 76,1
• Rohraußendurchmesser Anschluss 2: 185
• Länge Anschluss 1: 100
• Länge Anschluss 2: 18
• Arbeitslänge Anschluss 1: 65
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 65
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
