Allgemeine Beschreibung

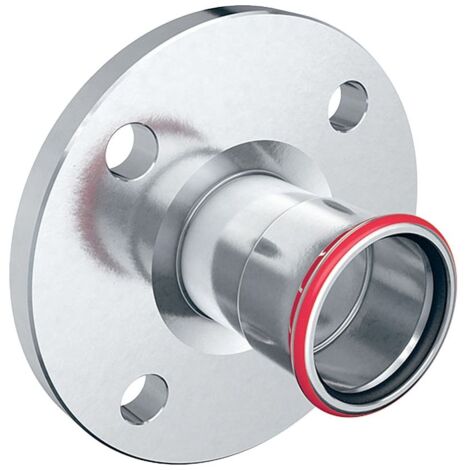

Der Geberit Mapress C-Stahl Flansch ist ein hochwertiges Bauteil aus unlegiertem C-Stahl, das eine zuverlässige Verbindung zwischen Presssystemen und Flanschkomponenten in der Haustechnik, Industrie sowie im Schiffbau ermöglicht. Mit einem Nenndurchmesser von DN 80 und einer Pressmuffe für Rohre mit einem Außendurchmesser von 88,9 mm ist dieser Flansch für einen Betriebsdruck von PN 10/16 ausgelegt. Die robuste Konstruktion und die Fertigung nach EN 10305 sorgen für Stabilität in Versorgungssystemen.Technische daten
- Nennweite: DN 80
- Rohraußendurchmesser: 88,9 mm
- Innendurchmesser: 84,8 mm
- Flansch-Lochkreisdurchmesser: 160 mm
- Anzahl Schraubenlöcher: 8 St.
- Werkstoff: Stahl 1.0034 (E195)
- Dichtringmaterial: CIIR
- Druckstufe: PN 10/16
- Gesamtlänge: 12,5 cm
- Schraubenlochdurchmesser: 18 mm
- Z-Maß: 6,5 cm
Kompatibilität und Zubehör
- Geeignet für Kühl- und Heizungswasser ohne Frostschutzmittel
- Geeignet für Kühl- und Heizungswasser mit Frostschutzmittel
- Geeignet für Fernwärmeheizungswasser ≤ 120 °C
- Geeignet für Löschwasser (nass)
- Geeignet für Sprinkler (nass)
- Geeignet für Druckluft (Reinheitsklasse Öl 3)
Installation
Die Installation des Flansches erfolgt mittels einer speziellen Pressverbindungstechnik, die eine schnelle und sichere Verbindung ohne Schweißen oder Löten ermöglicht. Der Flansch ist mit einem Pressindikator ausgestattet und als unverpresst undicht gekennzeichnet, um die Sicherheit während der Montage zu erhöhen.
Anwendung
Der Geberit Mapress C-Stahl Flansch ist ideal für Anwendungen in der Haustechnik, Industrie und im Schiffbau. Er bietet eine dauerhafte, leckagefreie Verbindung und ist eine beliebte Wahl für Installateure und Bauherren aufgrund seiner hohen Qualität und einfachen Handhabung.
Weitere Informationen
Die galvanisch verzinkte Oberfläche schützt vor Korrosion, während die zugfeste Konstruktion eine sichere Installation gewährleistet. Der Flansch entspricht der Form B1 gemäß EN 1092-1 und weist eine erhöhte Dichtleiste auf, wobei die Abdichtung durch einen CIIR-Dichtring sichergestellt wird.
