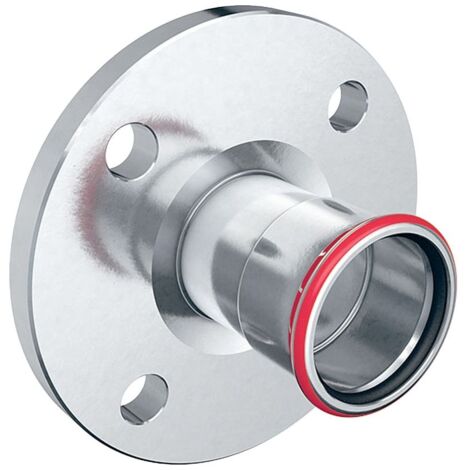

Geberit Mapress C-Stahl Flansch 6 bar, mit Pressmuffe Außendurchmesser 76,1mm, DN 65

Geberit Mapress C-Stahl Flansch 6 bar, mit Pressmuffe Außendurchmesser 76,1mm, DN 65

Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsanlagen der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil kombiniert eine Pressmuffe mit einem Flanschanschluss nach EN 1092-1 und ist für einen Betriebsdruck von 6 bar ausgelegt.

Zuverlässige Verbindungstechnik

Die Konstruktion zeichnet sich durch eine hohe Funktionalität aus, die durch den integrierten Pressindikator und die Eigenschaft unverpresst undicht unterstützt wird. Dies ermöglicht eine visuelle Kontrolle der fachgerechten Installation. Der Dichtring aus schwarzem CIIR sorgt für eine Abdichtung, während der transparente Schutzstopfen die Pressmuffe bis zur Montage vor Verunreinigungen bewahrt.

Robuste Materialqualität

Gefertigt aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305, bietet der Fitting eine hohe Stabilität und Zugfestigkeit. Die Oberflächen sind galvanisch verzinkt. Mit einer Nennweite von DN 65 und einem Rohraußendurchmesser von 76,1 mm ist das System auf gängige Anforderungen in der Rohrleitungstechnik abgestimmt.

Durch die Kombination aus Pressverbindung und Flanschanschluss nach Form B1 ermöglicht dieses Bauteil eine Integration in C-Stahl-Rohrsysteme. Die Auslegung für PN 6 und die Verwendung von Stahl 1.0034 in Verbindung mit einer CIIR-Dichtung unterstützen eine druckfeste Installation in anspruchsvollen Einsatzbereichen.

Technische Daten

• Nennweite: DN 65
• Rohraußendurchmesser: 76,1 mm
• Druckstufe: PN 6
• Werkstoff: Stahl 1.0034 (E195)
• Dichtungsmaterial: CIIR
• Flansch-Lochkreisdurchmesser: 130 mm
• Anzahl Schrauben: 4
• Gesamtlänge: 114 mm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 23749
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 114
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Druckstufe Flansch (PN): PN 6
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 65
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 76,1
• Rohraußendurchmesser Anschluss 2: 160
• Länge Anschluss 1: 100
• Länge Anschluss 2: 14
• Arbeitslänge Anschluss 1: 61
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 65
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
