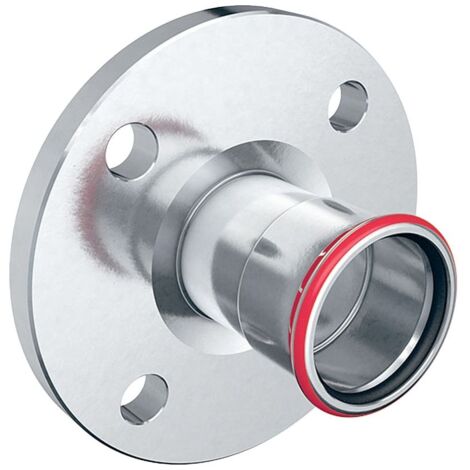

Geberit Mapress C-Stahl Flansch 6 bar, mit Pressmuffe Außendurchmesser 88,9mm, DN 80

Geberit Mapress C-Stahl Flansch 6 bar, mit Pressmuffe Außendurchmesser 88,9mm, DN 80

Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement für Versorgungsleitungen in der Haustechnik, Industrie sowie im Schiffbau. Er kombiniert eine Pressmuffe mit einem Flanschanschluss nach EN 1092-1 und ist für einen Betriebsdruck von 6 bar ausgelegt.

Zuverlässige Verbindungstechnik

Die Komponente ist mit einem Dichtring aus CIIR in Schwarz ausgestattet. Die Eigenschaft unverpresst undicht ermöglicht eine schnelle Überprüfung der Verbindung während der Montage. Ein integrierter Pressindikator sowie ein transparenter Schutzstopfen an der Pressmuffe unterstützen die fachgerechte Installation. Der Flansch entspricht der Form B1 mit erhöhter Dichtleiste.

Technische Daten

• Nennweite: DN 80
• Außendurchmesser: 88,9 mm
• Druckstufe: PN 6
• Werkstoff: Stahl unlegiert 1.0034 E195
• Flansch-Lochkreisdurchmesser: 150 mm
• Anzahl Schrauben: 4 St.
• Länge: 12,1 cm

Durch die robuste Ausführung aus verzinktem C-Stahl und die präzise gefertigte Dichtfläche bietet dieses Bauteil eine stabile Lösung für Rohrleitungssysteme. Mit einem Außendurchmesser von 88,9 mm und der Auslegung auf PN 6 ermöglicht der Flansch eine zugfeste Verbindung in industriellen und technischen Anlagen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 23750
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 121
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Druckstufe Flansch (PN): PN 6
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 80
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 88,9
• Rohraußendurchmesser Anschluss 2: 190
• Länge Anschluss 1: 105
• Länge Anschluss 2: 16
• Arbeitslänge Anschluss 1: 61
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 80
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
