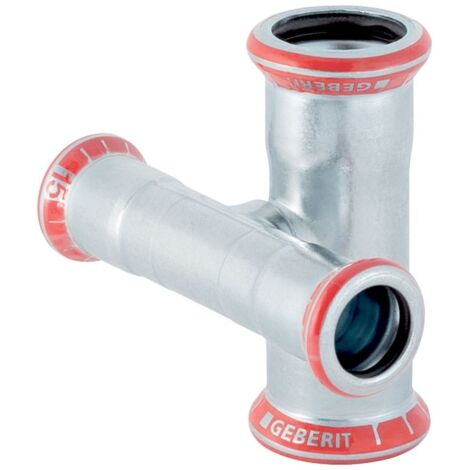

Geberit Mapress C-Stahl Kreuzstück reduziert, abgesetzt D 18mm, D1 15mm

Geberit Mapress C-Stahl Kreuzstück reduziert, abgesetzt D 18mm, D1 15mm

Dieses Kreuzstück aus unlegiertem C-Stahl ermöglicht eine präzise 90-Grad-Verzweigung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil zeichnet sich durch seine unverpresste Undichtigkeit sowie einen integrierten Pressindikator aus, der eine zuverlässige Montage unterstützt.

Zuverlässige Verbindungstechnik

Das Fitting ist aus unlegiertem Stahl 1.0034 (E195) gefertigt und galvanisch verzinkt. Die Ausstattung mit einem Dichtring aus CIIR schwarz sowie der Schutz durch eine Dichtbandage aus IIR Butyl-Kautschuk sorgen für eine dauerhafte Abdichtung. Zur Erhöhung der Sicherheit während der Installation ist die Pressmuffe mit einem transparenten Schutzstopfen versehen.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Außendurchmesser Anschluss 1 & 3: 18 mm
• Außendurchmesser Anschluss 2 & 4: 15 mm
• Winkel: 90 °
• Dichtungsmaterial: CIIR
• Oberflächenschutz: Galvanisch verzinkt
• Gesamtlänge: 6,8 cm

Durch die robuste Materialwahl und die durchdachte Konstruktion mit Pressindikator eignet sich dieses Kreuzstück ideal für anspruchsvolle Installationsprojekte. Die Kombination aus dem 18 mm Außendurchmesser an den Hauptanschlüssen und der 15 mm Reduzierung an den Abgängen ermöglicht eine flexible Leitungsführung. Die Einhaltung der herstellerspezifischen Verlegerichtlinien stellt dabei eine fachgerechte Anwendung sicher.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21505
• Ausführung: Kreuzstück 90°
• Oberflächenschutz: galvanisch/elektrolytisch verzinkt
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: St 34.2 (1.0034)
• Werkstoff: Stahl
• Fließende Ausführung (mit Innenradius): nein
• Hauptfarbe Fitting: Edelstahl
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Nenndurchmesser Anschluss 3: DN 15
• Nenndurchmesser Anschluss 4: DN 12
• Anschluss 3: Pressmuffe
• Anschluss 4: Pressmuffe
• Rohraußendurchmesser Anschluss 1: 18
• Rohraußendurchmesser Anschluss 2: 15
• Rohraußendurchmesser Anschluss 3: 18
• Rohraußendurchmesser Anschluss 4: 15
• Länge Anschluss 1: 34
• Länge Anschluss 2: 42
• Arbeitslänge Anschluss 1: 14
• Arbeitslänge Anschluss 2: 22
• Länge Anschluss 3: 34
• Arbeitslänge Anschluss 3: 14
• Arbeitslänge Anschluss 4: 22
• Länge Anschluss 4: 42
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
• Konturcode: M
• Mehrteilig: nein
