Geberit Mapress C-Stahl Muffe, DN 32, 35mm, Stahl, Edelstahl, 22006

Geberit Mapress C-Stahl Muffe, DN 32, 35mm, Stahl, Edelstahl, 22006

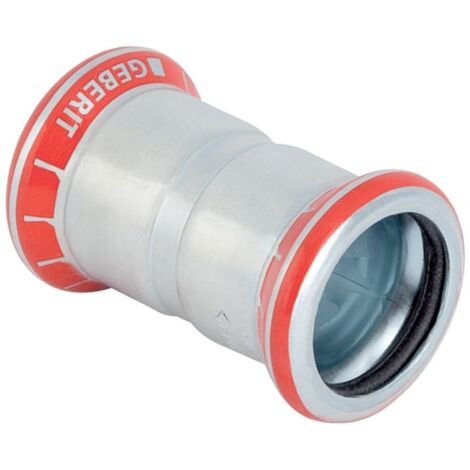

Diese Muffe aus unlegiertem C-Stahl dient als zuverlässiges Verbindungselement für die Haustechnik, Industrie sowie den Schiffbau. Das Bauteil ist für eine zugfeste Installation konzipiert und ermöglicht durch die beidseitigen Pressmuffen eine effiziente Montage.

Zuverlässige Verbindungstechnik

Die Muffe ist mit einem Dichtring aus CIIR in Schwarz ausgestattet. Die Eigenschaft unverpresst undicht ermöglicht eine einfache Kontrolle während der Installation. Ein integrierter Pressindikator sowie ein transparenter Schutzstopfen erleichtern die Handhabung und unterstützen eine fachgerechte Verarbeitung. Die Oberfläche ist galvanisch verzinkt.

Einsatzhinweise

Die Verlegerichtlinien des Herstellers sind zu beachten. Bis DN 50 ist das Fitting mit der Geberit Dichtbandage aus IIR Butyl-Kautschuk zu ummanteln. Ab DN 65 bis DN 100 ist ein Korrosionsschutz nach AGI Arbeitsblatt Q 151 erforderlich.

Technische Daten

• Nennweite: DN 32
• Außendurchmesser: 35 mm
• Länge: 6,2 cm
• Z-Maß: 1 cm
• Werkstoff: Stahl unlegiert 1.0034 E195
• Dichtungsmaterial: CIIR
• Anschlussart: Pressmuffe

Durch die robuste Ausführung aus unlegiertem Stahl 1.0034 E195 eignet sich dieses Fitting ideal für Versorgungssysteme. Mit einem Außendurchmesser von 35 mm und einer Nennweite von DN 32 bietet das Bauteil eine präzise Passform für entsprechende Rohrleitungen. Die Kombination aus hochwertigem Dichtungsmaterial und der bewährten Pressverbindungstechnik sorgt für eine stabile Installation in verschiedenen Einsatzbereichen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 22006
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Länge: 62
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Rohraußendurchmesser Anschluss 2: 35
• Länge Anschluss 1: 31
• Länge Anschluss 2: 31
• Arbeitslänge Anschluss 1: 5
• Arbeitslänge Anschluss 2: 5
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
