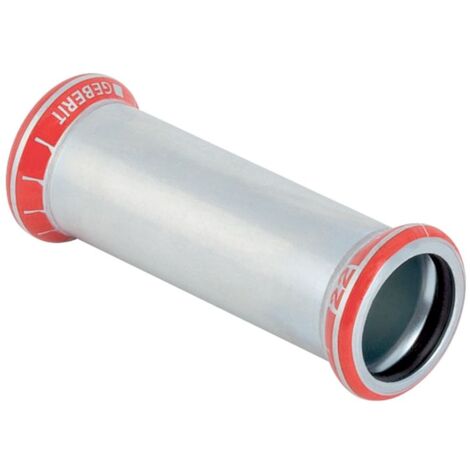

Geberit Mapress C-Stahl Schiebemuffe, DN 20, 22mm, Stahl, Edelstahl, 22104

Geberit Mapress C-Stahl Schiebemuffe, DN 20, 22mm, Stahl, Edelstahl, 22104

Die Geberit Mapress Schiebemuffe aus unlegiertem C-Stahl ermöglicht eine zuverlässige Verbindung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für eine zugfeste Installation konzipiert und verfügt über eine Unverpresst-undicht-Funktion zur direkten Dichtheitsprüfung bei der Montage.

Verbindungstechnik und Montage

Die Muffe ist mit einem Dichtring aus CIIR in Schwarz sowie einem Pressindikator ausgestattet, der eine sichere Verpressung unterstützt. Ein transparenter Schutzstopfen bewahrt die Pressmuffe bis zur Installation vor Verunreinigungen. Die Oberfläche ist galvanisch verzinkt, was einen grundlegenden Schutz für den Einsatz in den vorgesehenen Anwendungsbereichen bietet. Die Verlegerichtlinien des Herstellers sind bei der Montage zu beachten.

Technische Daten

• Nennweite: DN 20
• Außendurchmesser: 22 mm
• Länge: 8,4 cm
• Einstecktiefe: 2,5 cm
• Z-Maß: 3,4 cm
• Werkstoff: Stahl unlegiert 1.0034 E195
• Dichtungsmaterial: CIIR
• Anschlussart: Pressmuffe

Diese Schiebemuffe überzeugt durch ihre präzise Passform und einfache Handhabung. Mit einem Außendurchmesser von 22 mm und der robusten Materialwahl nach DIN EN 10305 sorgt sie für eine hohe Stabilität und Langlebigkeit des Systems. Die systemgebundene Ausführung stellt eine passgenaue Integration in bestehende Installationen sicher.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 22104
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Länge: 84
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Länge Anschluss 1: 42
• Länge Anschluss 2: 42
• Arbeitslänge Anschluss 1: 17
• Arbeitslänge Anschluss 2: 17
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
