Geberit T-Stück Mapress C-Stahl 21004, 22mm, Stahl, Verzinkt

Geberit T-Stück Mapress C-Stahl 21004, 22mm, Stahl, Verzinkt

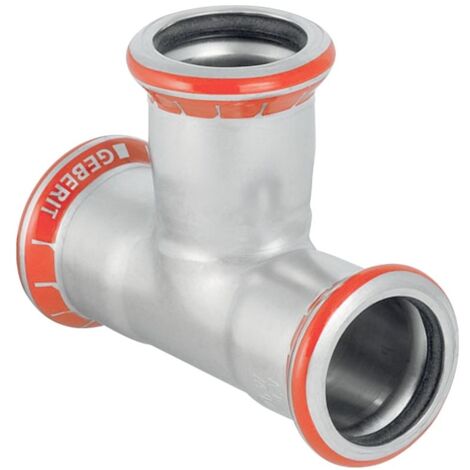

Das T-Stück aus der Mapress C-Stahl-Serie von Geberit ermöglicht eine Abzweigung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil aus unlegiertem Stahl ist außen verzinkt und für eine Verbindung mit einem Außendurchmesser von 22 mm ausgelegt.

Zuverlässige Installation

Das Fitting ist mit einem Pressindikator ausgestattet, der eine visuelle Kontrolle der Verpressung ermöglicht. Zudem ist das Bauteil unverpresst undicht, was eine Sicherheit bei der Druckprüfung bietet. Die Pressmuffen sind mit transparenten Schutzstopfen versehen, um Verunreinigungen vor der Montage zu vermeiden. Die Verbindung erfolgt über drei identische Pressmuffen, die eine zugfeste und systemgebundene Installation ermöglichen.

Material und Anwendung

Gefertigt aus unlegiertem Stahl 1.0034 (E195) nach DIN EN 10305, bietet das T-Stück eine Basis für verschiedene Versorgungsleitungen. Die galvanisch verzinkte Oberfläche schützt das Material vor äußeren Einflüssen. Bei der Montage sind die Verlegerichtlinien des Herstellers zu beachten. Bis DN 50 ist das Fitting mit einer Dichtbandage aus IIR Butyl-Kautschuk zu ummanteln, ab DN 65 bis DN 100 ist ein Korrosionsschutz nach AGI Arbeitsblatt Q 151 erforderlich.

Das T-Stück zeichnet sich durch eine präzise Fertigung aus. Mit einem Nenndurchmesser von DN 20 und einem Außendurchmesser von 22 mm ist es auf gängige Rohrdimensionen abgestimmt. Die Kombination aus Pressverbindungstechnik und korrosionsgeschütztem Stahl sorgt für eine stabile Leitungsführung in industriellen sowie haustechnischen Anlagen.

Technische Daten

• Werkstoff: Stahl 1.0034 (E195)
• Nenndurchmesser: DN 20
• Außendurchmesser: 22 mm
• Winkel: 90 °
• Gesamtlänge: 7,4 cm
• Z-Maß: 1,6 cm
• Anschlussart: Pressmuffe

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21004
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Stahl
• Werkstoffgüte Anschluss 3: St 34.2 (1.0034)
• Oberflächenschutz Anschluss 3: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Nenndurchmesser Anschluss 3: DN 20
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Rohraußendurchmesser Anschluss 3: 22
• Länge Anschluss 1: 37
• Länge Anschluss 2: 37
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 23
• Länge Anschluss 3: 44
• Arbeitslänge Anschluss 3: 16
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
• Mehrteilig: nein
