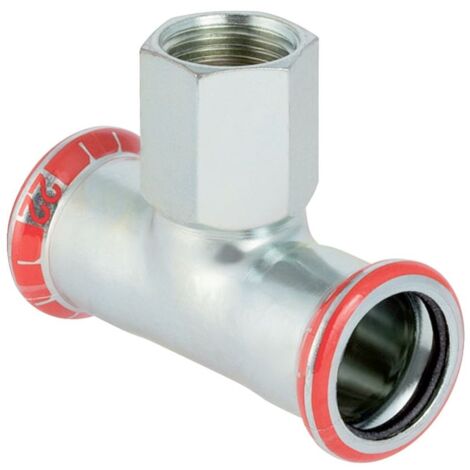

Geberit Mapress C-Stahl T-Stück mit Innengewinde Außendurchmesser 18mm

Geberit Mapress C-Stahl T-Stück mit Innengewinde Außendurchmesser 18mm

Dieses T-Stück aus unlegiertem C-Stahl ermöglicht zuverlässige Abzweigungen in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für einen Rohraußendurchmesser von 18 mm ausgelegt und verfügt über ein zylindrisches Innengewinde der Größe 1/2 Zoll.

Zuverlässige Verbindungstechnik

Das Fitting ist mit einem Pressindikator ausgestattet, der eine schnelle visuelle Kontrolle der Verpressung ermöglicht. Ein besonderes Sicherheitsmerkmal ist die Eigenschaft, dass unverpresste Verbindungen im Montagezustand undicht bleiben, was eine direkte Prüfung der Dichtheit erlaubt. Der integrierte Dichtring besteht aus CIIR und sorgt in Kombination mit der galvanisch verzinkten Oberfläche für eine dauerhafte Beständigkeit in den vorgesehenen Einsatzbereichen.

Montage und Anwendung

Die Konstruktion ist auf eine einfache und sichere Installation ausgelegt. Die Pressmuffen sind mit transparenten Schutzstopfen versehen, um Verunreinigungen vor der Montage zu vermeiden. Bei der Verarbeitung sind die spezifischen Verlegerichtlinien des Herstellers zu berücksichtigen, um die Systemintegrität und die zugfeste Verbindung dauerhaft sicherzustellen.

Technische Daten

• Werkstoff: Stahl 1.0034 (E195)
• Rohraußendurchmesser: 18 mm
• Innengewinde: 1/2 Zoll
• Nennweite: DN 15
• Winkel: 90 °
• Gesamtlänge: 6,8 cm
• Dichtungsmaterial: CIIR

Das T-Stück aus C-Stahl bietet eine robuste Lösung für professionelle Installationen. Durch die Kombination aus präziser Presskontur, integriertem Pressindikator und der bewährten Materialqualität aus unlegiertem Stahl (1.0034) eignet sich das Bauteil ideal für anspruchsvolle Anwendungen in der Versorgungstechnik. Die galvanische Verzinkung schützt das Material effektiv und unterstützt eine langlebige Systemverbindung bei einem Rohraußendurchmesser von 18 mm und einem 1/2 Zoll Innengewinde.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21305
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Stahl
• Werkstoffgüte Anschluss 3: St 34.2 (1.0034)
• Oberflächenschutz Anschluss 3: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Nenndurchmesser Anschluss 3: DN 15
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Rohraußendurchmesser Anschluss 3: 18
• Länge Anschluss 1: 34
• Länge Anschluss 2: 39
• Arbeitslänge Anschluss 1: 14
• Arbeitslänge Anschluss 2: 26
• Länge Anschluss 3: 34
• Arbeitslänge Anschluss 3: 14
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
• Mehrteilig: nein
