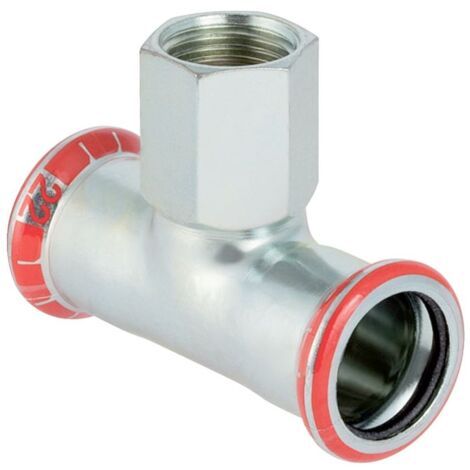

Geberit Mapress C-Stahl T-Stück mit Innengewinde, D 22mm, Rp 1/2", D1 22mm

Geberit Mapress C-Stahl T-Stück mit Innengewinde, D 22mm, Rp 1/2", D1 22mm

Dieses T-Stück aus unlegiertem C-Stahl ermöglicht zuverlässige Abzweigungen in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für eine dauerhafte Verbindung konzipiert und zeichnet sich durch eine präzise Verarbeitung aus.

Zuverlässige Verbindungstechnik

Das Fitting ist mit einer Pressmuffe ausgestattet, die eine zugfeste Installation ermöglicht. Ein integrierter Dichtring aus CIIR sorgt für die notwendige Dichtigkeit. Zur Erhöhung der Sicherheit bei der Montage verfügt das Bauteil über einen Pressindikator sowie eine unverpresst undichte Eigenschaft, die eine schnelle Überprüfung der Verbindung während der Druckprobe erlaubt. Ein transparenter Schutzstopfen an der Pressmuffe schützt das Innere vor Verunreinigungen bis zur Montage.

Material und Ausführung

Gefertigt aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305, ist das T-Stück galvanisch verzinkt. Die Konstruktion ist für einen Rohraußendurchmesser von 22 mm ausgelegt und verfügt über ein zylindrisches Innengewinde (Rp 1/2 Zoll) für den Abgang. Die Verlegerichtlinien sind bei der Installation zu berücksichtigen.

Technische Daten

• Werkstoff: Stahl 1.0034 (E195)
• Rohraußendurchmesser: 22 mm
• Innengewinde: Rp 1/2 Zoll
• Winkel: 90 °
• Länge: 7,4 cm
• Z-Maß: 1,6 cm
• Dichtungsmaterial: CIIR

Durch die Kombination aus robuster Stahlqualität und der bewährten Pressverbindungstechnik eignet sich dieses T-Stück ideal für anspruchsvolle Installationen. Mit einem Rohraußendurchmesser von 22 mm und einem 1/2 Zoll Innengewinde bietet es eine präzise Passform für gängige Rohrleitungssysteme. Die integrierten Sicherheitsmerkmale wie der Pressindikator unterstützen eine effiziente und fehlerfreie Montage in verschiedenen Einsatzbereichen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21307
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Stahl
• Werkstoffgüte Anschluss 3: St 34.2 (1.0034)
• Oberflächenschutz Anschluss 3: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Nenndurchmesser Anschluss 3: DN 20
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 3: 22
• Länge Anschluss 1: 37
• Länge Anschluss 2: 40
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 27
• Länge Anschluss 3: 37
• Arbeitslänge Anschluss 3: 16
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
• Mehrteilig: nein
