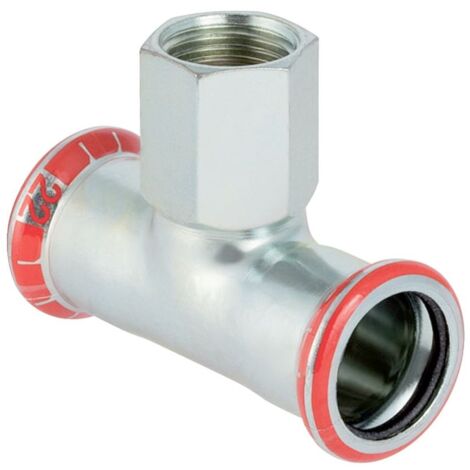

Geberit Mapress C-Stahl T-Stück mit Innengewinde, D 54mm, Rp 1/2", D1 54mm

Geberit Mapress C-Stahl T-Stück mit Innengewinde, D 54mm, Rp 1/2", D1 54mm

Dieses T-Stück aus unlegiertem C-Stahl ermöglicht Abzweigungen in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für eine dauerhafte Verbindung konzipiert und zeichnet sich durch eine präzise Fertigung aus. Durch die integrierte Pressmuffe mit transparentem Schutzstopfen ist eine einfache Montage möglich.

Verbindungstechnik und Material

Das Fitting ist aus unlegiertem Stahl 1.0034 (E195) gefertigt und galvanisch verzinkt. Die Konstruktion ist auf Zugfestigkeit ausgelegt und verfügt über einen CIIR-Dichtring. Ein Merkmal ist die Eigenschaft der Unverpresst-Undichtigkeit, die eine Überprüfung der Verbindung während der Installation unterstützt.

Anwendung und Kompatibilität

Das T-Stück ist für einen Rohraußendurchmesser von 54 mm ausgelegt und verfügt über einen 90-Grad-Abgang mit einem zylindrischen Innengewinde von 1/2 Zoll. Es ist systemgebunden und für den Einsatz in Versorgungssystemen optimiert. Die Einhaltung der herstellerspezifischen Verlegerichtlinien unterstützt die Funktionalität im Betrieb.

Technische Daten

• Werkstoff: Stahl 1.0034 (E195)
• Rohraußendurchmesser: 54 mm
• Innengewinde: 1/2 Zoll
• Winkel: 90 °
• Nennweite: DN 50
• Länge: 13,8 cm
• Dichtungsmaterial: CIIR

Die Ausführung aus verzinktem C-Stahl eignet sich für Installationen in der Haustechnik und Industrie. Mit einem Rohraußendurchmesser von 54 mm und einem 1/2-Zoll-Innengewinde bietet das Bauteil eine Passform für DN 50 Systeme. Die Kombination aus Material, der integrierten Dichtung und der Pressverbindungstechnik unterstützt eine langlebige Leitungsführung.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21320
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Stahl
• Werkstoffgüte Anschluss 3: St 34.2 (1.0034)
• Oberflächenschutz Anschluss 3: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 50
• Nenndurchmesser Anschluss 3: DN 50
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 54
• Rohraußendurchmesser Anschluss 3: 54
• Länge Anschluss 1: 69
• Länge Anschluss 2: 57
• Arbeitslänge Anschluss 1: 34
• Arbeitslänge Anschluss 2: 44
• Länge Anschluss 3: 69
• Arbeitslänge Anschluss 3: 34
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 50
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
• Mehrteilig: nein
