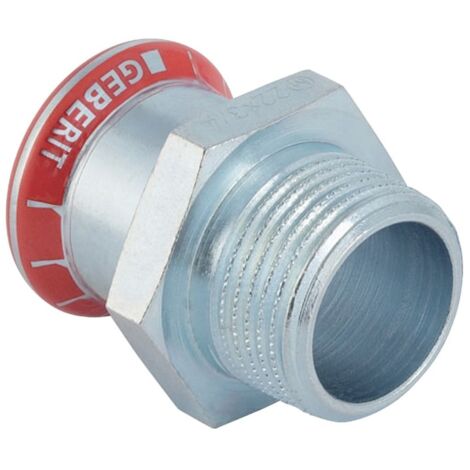

Geberit Mapress C-Stahl Übergang mit Außengewinde D 22mm, R 1/2", 21715

Geberit Mapress C-Stahl Übergang mit Außengewinde D 22mm, R 1/2", 21715

Dieser Übergang aus unlegiertem C-Stahl ermöglicht eine zuverlässige Verbindung zwischen einem Presssystem und einem Bauteil mit Innengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert.

Verbindungstechnik und Montage

Das Fitting verfügt über eine Pressmuffe mit der Kontur M und ist für eine zugfeste Installation ausgelegt. Ein integrierter Pressindikator sowie die Eigenschaft, im unverpressten Zustand undicht zu sein, unterstützen eine sichere Montagekontrolle. Der Dichtring besteht aus CIIR in Schwarz. Zum Schutz vor Verschmutzungen ist die Pressmuffe mit einem transparenten Schutzstopfen versehen.

Material und Ausführung

Gefertigt aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305, bietet der Übergang eine robuste Basis für Versorgungssysteme. Die Oberfläche ist galvanisch verzinkt. Die gerade Form und die präzise gefertigten Anschlüsse ermöglichen eine passgenaue Integration in Rohrleitungssysteme.

Die Kombination aus hochwertigem C-Stahl und der bewährten Pressverbindungstechnik macht diesen Übergang zu einer Lösung für professionelle Installationen. Mit einem Rohraußendurchmesser von 22 mm und einem kegeligen Außengewinde von 1/2 Zoll bietet das Bauteil eine exakte Passform. Die Einhaltung der herstellerspezifischen Verlegerichtlinien stellt eine fachgerechte Anwendung sicher.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Rohraußendurchmesser: 22 mm
• Außengewinde: R 1/2 Zoll
• Nennweite: DN 20
• Länge: 40 mm
• Dichtungsmaterial: CIIR
• Oberflächenschutz: Galvanisch verzinkt
• Kontur: M

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21715
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 40
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 18
• Länge Anschluss 2: 22
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
