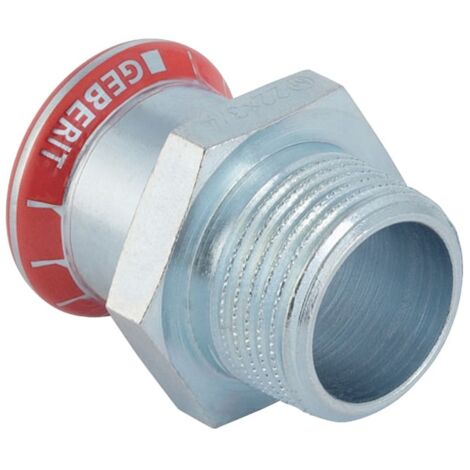

Geberit Mapress C-Stahl Übergang mit Außengewinde D 35mm, R 1 1/4", 21709

Geberit Mapress C-Stahl Übergang mit Außengewinde D 35mm, R 1 1/4", 21709

Dieser Übergang aus unlegiertem C-Stahl ermöglicht eine zuverlässige Verbindung zwischen einem Geberit Mapress Systemrohr und einem Bauteil mit Innengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch eine hohe Materialqualität aus.

Verbindungstechnik und Montage

Der Fitting verfügt über eine Pressmuffe mit einem Außendurchmesser von 35 mm und ein kegeliges Außengewinde in der Größe R 1 1/4 Zoll. Die Konstruktion ist auf eine zugfeste Verbindung ausgelegt. Zur Erhöhung der Sicherheit bei der Montage ist der Fitting unverpresst undicht, wodurch sich Fehlverpressungen bei der Druckprüfung unmittelbar identifizieren lassen. Ein Pressindikator sowie ein transparenter Schutzstopfen an der Pressmuffe unterstützen eine präzise Installation.

Material und Korrosionsschutz

Gefertigt aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305, ist der Übergang galvanisch verzinkt, um einen wirksamen Schutz gegen äußere Einflüsse zu bieten. Die Abdichtung erfolgt über einen CIIR-Dichtring. Bei der Verarbeitung sind die geltenden Verlegerichtlinien zu beachten, um die Systemintegrität sicherzustellen.

Durch die Kombination aus robuster Stahlqualität und der bewährten Pressverbindungstechnik bietet dieser Übergang eine langlebige Lösung für Rohrleitungssysteme. Mit einem Außendurchmesser von 35 mm und dem R 1 1/4 Zoll Außengewinde ist er präzise auf die Anforderungen moderner Versorgungsleitungen abgestimmt und ermöglicht eine effiziente Montage in verschiedenen industriellen und technischen Anwendungsbereichen.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Rohraußendurchmesser: 35 mm
• Außengewinde: R 1 1/4 Zoll
• Nennweite: DN 32
• Länge: 5,3 cm
• Dichtungsmaterial: CIIR
• Oberflächenschutz: Galvanisch verzinkt

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21709
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 53
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Länge Anschluss 1: 26
• Länge Anschluss 2: 27
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
