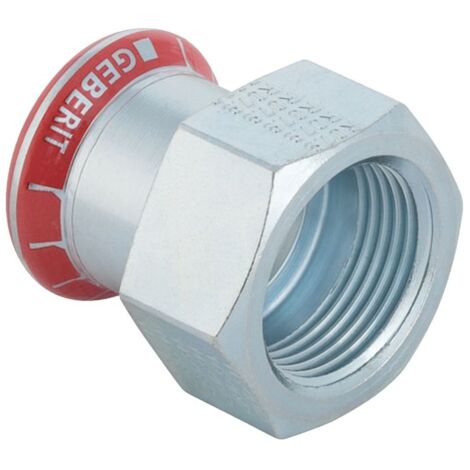

Geberit Mapress C-Stahl Übergang mit Innengewinde D 18mm, Rp 3/4", 21804

Geberit Mapress C-Stahl Übergang mit Innengewinde D 18mm, Rp 3/4", 21804

Dieser Übergang aus unlegiertem C-Stahl ermöglicht eine Verbindung zwischen einem 18 mm Rohr und einem zylindrischen Innengewinde der Größe Rp 3/4 Zoll. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert. Dank der integrierten Pressindikator-Funktion und der Eigenschaft, im unverpressten Zustand undicht zu sein, wird eine sichere Montage unterstützt.

Verbindungstechnik und Material

Der Fitting besteht aus unlegiertem Stahl 1.0034 (E195) und ist galvanisch verzinkt. Eine Dichtung aus CIIR in Schwarz sorgt für die Abdichtung der Verbindung. Ein transparenter Schutzstopfen an der Pressmuffe schützt das Innere vor Verunreinigungen bis zur Installation. Die Konstruktion ist auf Zugfestigkeit ausgelegt und für das Mapress-Versorgungssystem optimiert.

Schutzmaßnahmen

Bis DN 50 erfolgt die Ausführung mit einer Dichtbandage aus IIR Butyl-Kautschuk. Ab DN 65 bis DN 100 ist ein Korrosionsschutz nach AGI Arbeitsblatt Q 151 vorgesehen. Die Verlegerichtlinien des Herstellers sind bei der Montage zu beachten.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Außendurchmesser: 18 mm
• Innengewinde: Rp 3/4 Zoll
• Nennweite: DN 15
• Länge: 3,8 cm
• Z-Maß: 0,3 cm
• Dichtungsmaterial: CIIR

Der Übergang aus C-Stahl bietet eine stabile Lösung für professionelle Rohrleitungssysteme. Mit einem Außendurchmesser von 18 mm und einem Rp 3/4 Zoll Innengewinde ist das Bauteil vielseitig einsetzbar. Die Kombination aus hochwertigem, verzinktem Stahl und der zuverlässigen CIIR-Dichtung unterstützt eine langlebige Installation in verschiedenen Anwendungsbereichen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21804
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Länge: 38
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Länge Anschluss 1: 20
• Länge Anschluss 2: 18
• Arbeitslänge Anschluss 1: 1,5
• Arbeitslänge Anschluss 2: 1,5
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
