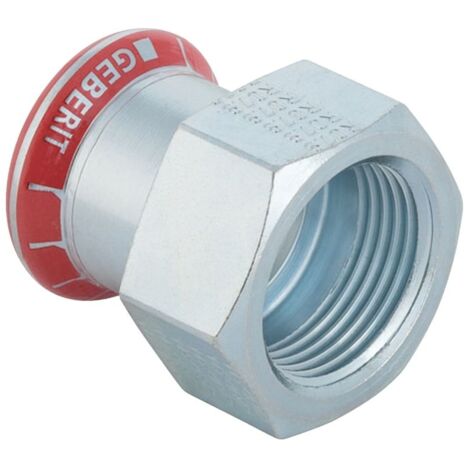

Geberit Mapress C-Stahl Übergang mit Innengewinde D 22mm, Rp 1/2", 21805

Geberit Mapress C-Stahl Übergang mit Innengewinde D 22mm, Rp 1/2", 21805

Dieser Übergang aus unlegiertem C-Stahl ermöglicht eine zuverlässige Verbindung zwischen einem Presssystem und einer Komponente mit zylindrischem Innengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch eine hohe Materialqualität aus. Dank der integrierten Pressindikator-Funktion und der Eigenschaft, im unverpressten Zustand undicht zu sein, wird eine sichere Montage unterstützt.

Zuverlässige Verbindungstechnik

Der aus unlegiertem Stahl 1.0034 (E195) gefertigte Übergang ist galvanisch verzinkt und bietet eine robuste Lösung für professionelle Rohrinstallationen. Die Verbindung erfolgt einseitig über eine Pressmuffe mit der Kontur M, während die zweite Seite mit einem zylindrischen Innengewinde nach ISO 7-1 ausgestattet ist. Ein transparenter Schutzstopfen an der Pressmuffe bewahrt das Innere vor Verunreinigungen bis zur finalen Installation.

Sicherheit bei der Montage

Für eine dauerhafte Dichtigkeit sorgt der integrierte Dichtring aus CIIR. Die Konstruktion ist zugfest ausgelegt und erfüllt die Anforderungen an moderne Versorgungssysteme. Bei der Verarbeitung sind die spezifischen Verlegerichtlinien zu berücksichtigen, um die Systemintegrität sicherzustellen. Mit einer Gesamtlänge von 3,8 cm und einem Z-Maß von 0,3 cm ist das Bauteil kompakt und vielseitig in bestehende Anlagen integrierbar.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Rohraußendurchmesser: 22 mm
• Innengewinde: 1/2 Zoll
• Länge: 3,8 cm
• Z-Maß: 0,3 cm
• Dichtungsmaterial: CIIR
• Oberflächenschutz: Galvanisch verzinkt

Die Kombination aus hochwertigem, verzinktem C-Stahl und der präzisen Fertigung macht diesen Übergang zu einer langlebigen Komponente für anspruchsvolle Leitungssysteme. Mit einem Rohraußendurchmesser von 22 mm und einem 1/2 Zoll Innengewinde bietet das System eine passgenaue Schnittstelle für diverse Anwendungen in der Haustechnik und Industrie.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21805
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Länge: 38
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 21
• Länge Anschluss 2: 17
• Arbeitslänge Anschluss 1: 1,5
• Arbeitslänge Anschluss 2: 1,5
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
