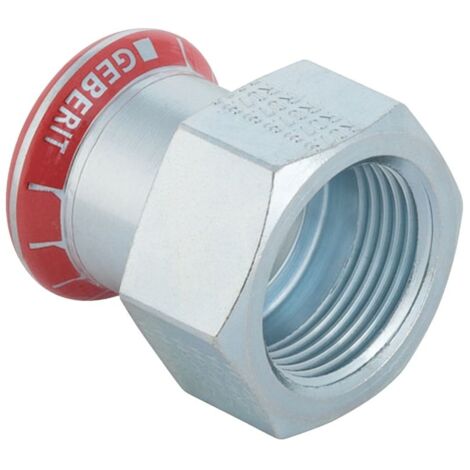

Geberit Mapress C-Stahl Übergang mit Innengewinde D 28mm, Rp 3/4", 21808

Geberit Mapress C-Stahl Übergang mit Innengewinde D 28mm, Rp 3/4", 21808

Der Geberit Mapress C-Stahl Übergang mit Innengewinde ermöglicht eine sichere Verbindung zwischen einem Presssystem und einem zylindrischen Innengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und besteht aus unlegiertem Stahl 1.0034 E195.

Zuverlässige Verbindungstechnik

Der Fitting ist mit einem Dichtring aus CIIR schwarz ausgestattet und verfügt über die Eigenschaft unverpresst undicht, was eine zusätzliche Sicherheit bei der Installation bietet. Ein integrierter Pressindikator erleichtert die Kontrolle der fachgerechten Verpressung. Zum Schutz vor Verschmutzungen ist die Pressmuffe mit einem transparenten Schutzstopfen versehen. Die galvanisch verzinkte Oberfläche sorgt für eine robuste Ausführung.

Die Installation erfolgt durch Verpressen, wobei die geltenden Verlegerichtlinien zu beachten sind. Mit einem Außendurchmesser von 28 mm und einem zylindrischen Innengewinde von 3/4 Zoll eignet sich dieser Übergang für anspruchsvolle Versorgungssysteme.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Außendurchmesser: 28 mm
• Innengewinde: 3/4 Zoll
• Nennweite: DN 25
• Länge: 3,8 cm
• Z-Maß: 0,1 cm
• Dichtungsmaterial: CIIR

Dieser Übergang aus unlegiertem C-Stahl verbindet eine Pressmuffe mit einem zylindrischen Innengewinde. Mit einem Außendurchmesser von 28 mm, einer Nennweite von DN 25 und einem Innengewinde von 3/4 Zoll ist das Bauteil für vielseitige Anwendungen in der Haustechnik und Industrie ausgelegt. Die Kombination aus Pressindikator und Dichtring aus CIIR unterstützt eine effiziente und sichere Montage.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21808
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Länge: 38
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Länge Anschluss 1: 23
• Länge Anschluss 2: 15
• Arbeitslänge Anschluss 1: 0,5
• Arbeitslänge Anschluss 2: 0,5
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
