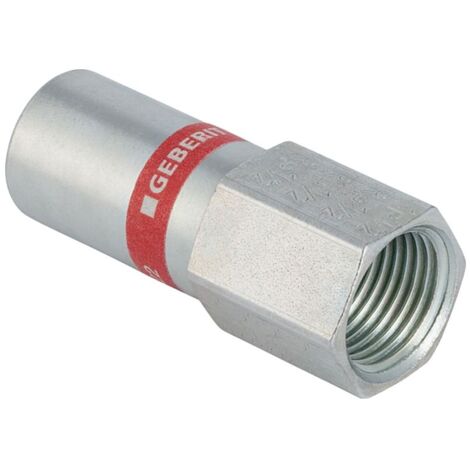

Geberit Mapress C-Stahl Übergang mit Innengewinde, Einschubende D 18mm, Rp 1/2"

Geberit Mapress C-Stahl Übergang mit Innengewinde, Einschubende D 18mm, Rp 1/2"

Der Geberit Mapress C-Stahl Übergang ermöglicht eine zuverlässige Verbindung zwischen einem Systemrohr mit 18 mm Außendurchmesser und einem zylindrischen Innengewinde der Größe Rp 1/2 Zoll. Das Bauteil ist galvanisch verzinkt und für den Einsatz in Versorgungssystemen konzipiert. Die zugfeste Konstruktion sorgt für eine stabile Installation innerhalb des Geberit Mapress Systems.

Robuste Materialqualität und Anwendung

Der Fitting besteht aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305. Die galvanisch verzinkte Oberfläche bietet einen soliden Korrosionsschutz für den Einsatz in Versorgungsleitungen. Die gerade Form und die präzise gefertigten Anschlüsse unterstützen eine effiziente Montage. Bei der Installation sind die spezifischen Verlegerichtlinien zu beachten, um eine dauerhafte Funktionalität sicherzustellen.

Die Kombination aus dem 18 mm Einschubende und dem Rp 1/2 Zoll Innengewinde macht diesen Übergang zu einer passgenauen Komponente für anspruchsvolle Installationen. Mit einer Gesamtlänge von 6,1 cm und einer Nennweite von DN 15 fügt sich das Bauteil nahtlos in bestehende C-Stahl-Installationssysteme ein.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Außendurchmesser: 18 mm
• Innengewinde: Rp 1/2 Zoll
• Nennweite: DN 15
• Länge: 6,1 cm
• Höhe: 4,8 cm
• Oberflächenschutz: Galvanisch verzinkt
• Form: Gerade

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21903
• Form: gerade
• Anschluss 1: Schiebeende
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Länge: 61
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Länge Anschluss 1: 48
• Länge Anschluss 2: 13
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
