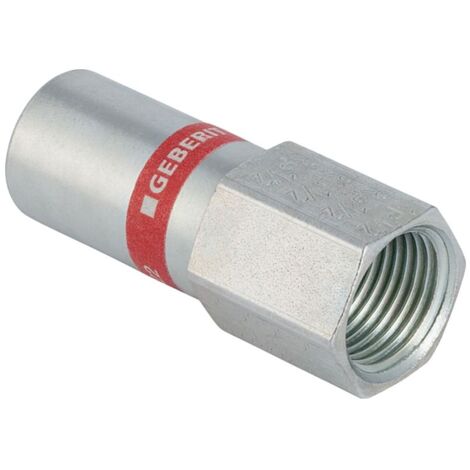

Geberit Mapress C-Stahl Übergang mit Innengewinde, Einschubende D 22mm, Rp 1/2"

Geberit Mapress C-Stahl Übergang mit Innengewinde, Einschubende D 22mm, Rp 1/2"

Dieser Übergang aus unlegiertem C-Stahl ermöglicht eine zugfeste Verbindung zwischen einem Systemrohr mit 22 mm Außendurchmesser und einem Bauteil mit zylindrischem 1/2 Zoll Innengewinde. Das Fitting ist galvanisch verzinkt und für den Einsatz in Versorgungssystemen konzipiert.

Robuste Materialqualität

Das Bauteil besteht aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305. Die galvanische Verzinkung schützt das Material vor äußeren Einflüssen. Bei der Installation sind die herstellerspezifischen Verlegerichtlinien zu beachten. Für Nennweiten bis DN 50 ist eine zusätzliche Ummantelung mit einer Dichtbandage aus Butyl-Kautschuk vorgesehen, während für größere Nennweiten ein Korrosionsschutz nach AGI Arbeitsblatt Q 151 anzuwenden ist.

Technische Daten

• Werkstoff: Stahl 1.0034 (E195)
• Außendurchmesser: 22 mm
• Innengewinde: Rp 1/2 Zoll
• Nennweite: DN 20
• Länge: 6,2 cm
• Höhe: 4,9 cm

Die passgenaue Verarbeitung aus unlegiertem C-Stahl mit einem Außendurchmesser von 22 mm und einem 1/2 Zoll Innengewinde sorgt für eine stabile Anbindung in Versorgungssystemen. Mit einer Gesamtlänge von 6,2 cm und der galvanischen Verzinkung bietet dieser Übergang eine zuverlässige Lösung für Installationen, bei denen eine zugfeste Verbindung zwischen unterschiedlichen Anschlussarten erforderlich ist.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21905
• Form: gerade
• Anschluss 1: Schiebeende
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Länge: 62
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 49
• Länge Anschluss 2: 13
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
