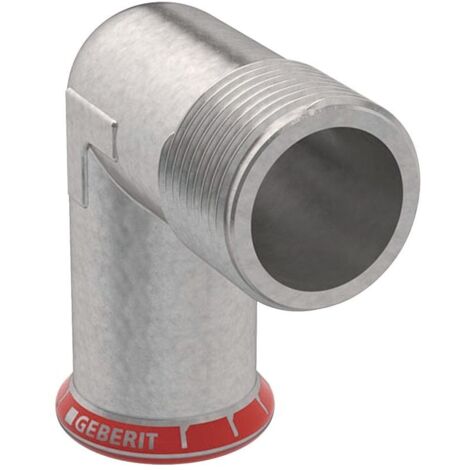

Geberit Mapress C-Stahl Übergangswinkel 90 Grad mit Außengewinde d 15mm, R 1/2″

Geberit Mapress C-Stahl Übergangswinkel 90 Grad mit Außengewinde D 15mm, R 1/2"

Dieser 90-Grad-Übergangswinkel aus unlegiertem C-Stahl ermöglicht eine zuverlässige Verbindung zwischen einem Presssystem und einem Außengewinde in der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil ist für eine zugfeste Installation konzipiert und zeichnet sich durch eine hohe Verarbeitungsqualität aus.

Zuverlässige Verbindungstechnik

Der Winkel ist mit einer Pressmuffe ausgestattet, die über einen Pressindikator verfügt, um eine korrekte Verpressung sicherzustellen. Ein Sicherheitsmerkmal ist die Eigenschaft, dass der Fitting im unverpressten Zustand undicht ist, was eine einfache Kontrolle während der Montage ermöglicht. Der Dichtring besteht aus CIIR, während der Fitting für einen Korrosionsschutz galvanisch verzinkt ist. Zum Schutz vor Verschmutzungen ist die Pressmuffe mit einem transparenten Schutzstopfen versehen. Die Installation erfolgt unter Beachtung der herstellerspezifischen Verlegerichtlinien.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Außendurchmesser: 15 mm
• Außengewinde: R 1/2 Zoll
• Winkel: 90 Grad
• Länge: 3,5 cm
• Höhe: 3,1 cm
• Z-Maß: 1,5 cm
• Dichtungsmaterial: CIIR

Dieser Übergangswinkel bietet eine effiziente Lösung für den Anschluss von 15 mm C-Stahl-Rohren an Komponenten mit einem R 1/2 Zoll Außengewinde. Dank der galvanischen Verzinkung und der zugfesten Konstruktion ist das Bauteil für vielfältige Einsatzbereiche in der Haustechnik und Industrie geeignet. Die beiliegende Dichtbandage aus IIR Butyl-Kautschuk unterstützt die Langlebigkeit der Verbindung.

Lieferumfang

• 1x Geberit Mapress C-Stahl Übergangswinkel 90 Grad
• 1x Geberit Dichtbandage aus IIR Butyl-Kautschuk

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21613
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Länge Anschluss 1: 35
• Länge Anschluss 2: 31
• Arbeitslänge Anschluss 1: 15
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
