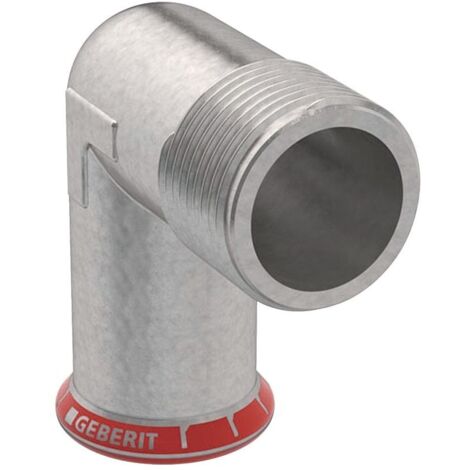

Geberit Mapress C-Stahl Übergangswinkel 90 Grad mit Außengewinde d 22mm, R 3/4″

Geberit Mapress C-Stahl Übergangswinkel 90 Grad mit Außengewinde D 22mm, R 3/4"

Dieser Übergangswinkel aus unlegiertem C-Stahl ermöglicht eine präzise 90-Grad-Verbindung zwischen einem Presssystem und einem Außengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch eine robuste Materialqualität aus. Dank der integrierten Pressmuffe mit Schutzstopfen und der bewährten Kontur ist eine effiziente Montage sichergestellt.

Zuverlässige Verbindungstechnik

Der aus unlegiertem Stahl (1.0034 E195) gefertigte Winkel verfügt über eine galvanisch verzinkte Oberfläche. Das System ist als unverpresst undicht gekennzeichnet, was eine schnelle Kontrolle während der Installation ermöglicht. Ein integrierter Dichtring aus CIIR sorgt für die notwendige Dichtigkeit. Zur fachgerechten Installation ist der Fitting mit einer Dichtbandage aus IIR Butyl-Kautschuk ausgestattet, wobei die geltenden Verlegerichtlinien zu beachten sind.

Die Kombination aus der Materialwahl und der präzisen Fertigung macht diesen Übergangswinkel zu einer stabilen Komponente für Versorgungssysteme. Mit einem Außendurchmesser von 22 mm und einem kegeligen 3/4 Zoll Außengewinde bietet das Bauteil eine passgenaue Lösung für Rohrleitungsinstallationen. Die zugfeste Konstruktion unterstützt eine dauerhafte Betriebssicherheit in den vorgesehenen Anwendungsbereichen.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 E195
• Außendurchmesser: 22 mm
• Außengewinde: R 3/4 Zoll
• Winkel: 90 Grad
• Nennweite: DN 20
• Länge: 4,1 cm
• Höhe: 3,5 cm
• Z-Maß: 2 cm
• Dichtungsmaterial: CIIR

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings C-Stahl
• Hersteller-Artikelnummer: 21618
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 41
• Länge Anschluss 2: 35
• Arbeitslänge Anschluss 1: 20
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Stahl
• Werkstoff des Anschlusses 2: Stahl
• Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
• Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
