Allgemeine Beschreibung

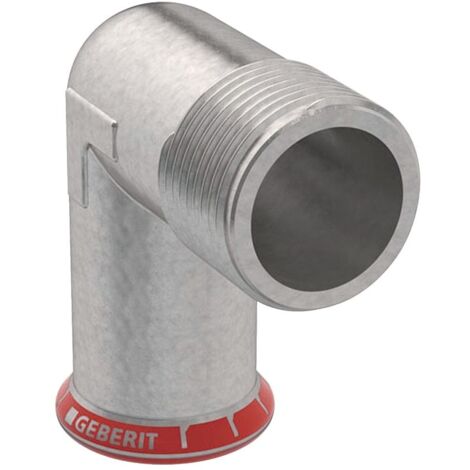

Der Geberit Übergangswinkel Mapress C-Stahl ist ein 90 Grad Winkel mit Außengewinde, der für Anwendungen in der Haustechnik, Industrie und im Schiffbau konzipiert ist. Er besteht aus unlegiertem Stahl und ist mit einem Dichtungsring aus CIIR ausgestattet. Der Winkel ist unverpresst und undicht, was eine einfache Handhabung ermöglicht. Der Fitting ist mit einer transparenten Schutzstopfen ausgestattet und wird mit der Geberit Dichtbandage aus IIR Butyl-Kautschuk geliefert.Technische daten
- Werkstoff: Stahl unlegiert 1.0034 E195 (DIN EN 10305)
- Form: Winkel
- Größe: 28 mm x 3/4"
- Rohraußendurchmesser Anschluss 1: 28 mm
- Nenndurchmesser Anschluss 1: DN 25
- Anschluss 1: Pressmuffe
- Nenndurchmesser Anschluss 2: 3/4 Zoll
- Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
- Winkel des Bogens: 90°
- Länge: 5,8 cm
- Höhe: 5 cm
- Z-Maß: 3,5 cm
- Oberflächenschutz: galvanisch/elektrolytisch verzinkt
- Werkstoffgüte Anschluss 1: St 34.2 (1.0034)
- Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
Kompatibilität und Zubehör
- Inklusive Geberit Dichtbandage aus IIR Butyl-Kautschuk
Installation
Die Verlegerichtlinien des Herstellers sind zu beachten.
Anwendung
Geeignet für Druckluftsysteme (Reinheitsklasse Öl 3) und andere Anwendungen in der Haustechnik, Industrie und im Schiffbau.
Weitere Informationen
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
