Geberit Mapress Edelstahl Anschlusswinkel 90 Grad, Gas, D 18mm, Rp 1/2", L1 4,3cm

Geberit Mapress Edelstahl Anschlusswinkel 90 Grad, Gas, D 18mm, Rp 1/2", L1 4,3cm

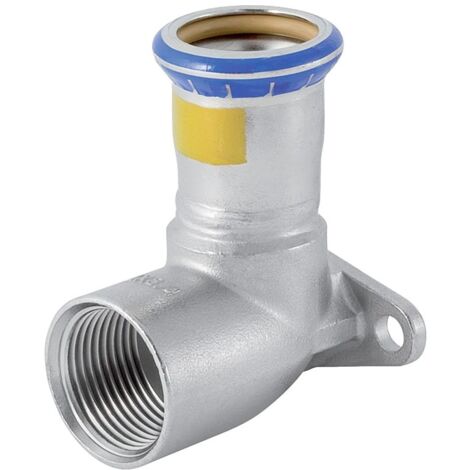

Dieser Anschlusswinkel aus Edelstahl ermöglicht eine präzise 90-Grad-Verbindung in Gas-Installationssystemen. Das Bauteil ist für Natur- und Flüssiggase konzipiert und zeichnet sich durch eine robuste Konstruktion aus CrNiMo-Stahl 1.4401 aus. Die Verbindung erfolgt über eine Pressmuffe sowie ein zylindrisches Innengewinde, wobei die gelbe Markierung und der gelbe Schutzstopfen eine eindeutige Identifikation für den Gasbereich unterstützen.

Sicherheit und Montage

Die Konstruktion umfasst einen Dichtring aus HNBR, der für die notwendige Dichtheit sorgt. Ein wesentliches Sicherheitsmerkmal ist die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht bleibt, was eine einfache Kontrolle während der Montage ermöglicht. Der Pressindikator dient der zusätzlichen Überprüfung der Verpressung. Zwei integrierte Befestigungspunkte unterstützen eine stabile Installation des Winkels.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Nennweite: DN 15
• Rohraußendurchmesser: 18 mm
• Innengewinde: Rp 1/2 Zoll
• Winkel: 90 Grad
• Dichtungsmaterial: HNBR
• Länge: 5 cm
• Z-Maß: 3 cm

Die Kombination aus hochwertigem Edelstahl und der bewährten Pressverbindungstechnik macht diesen Winkel zu einer langlebigen Komponente für Gasleitungen. Mit einem Rohraußendurchmesser von 18 mm und einem zylindrischen Innengewinde von 1/2 Zoll bietet das Bauteil eine präzise Passform für gängige Installationsanforderungen. Die integrierte Dichtung aus HNBR und die Sicherheitsmerkmale wie die Unverpresst-undicht-Funktion unterstützen eine fachgerechte Montage in der Gasinstallation.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 34137
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Länge Anschluss 1: 50
• Länge Anschluss 2: 43
• Arbeitslänge Anschluss 1: 30
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• EPD Nummer: GEB_EPD_8914347147
