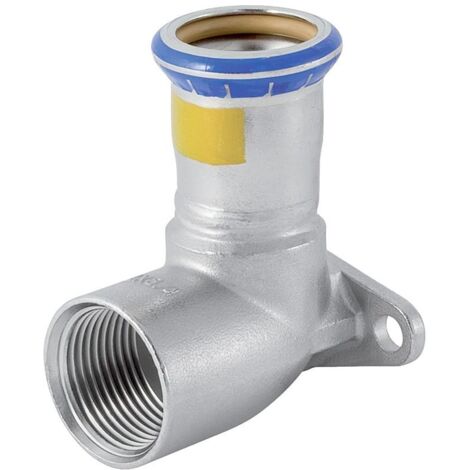

Geberit Mapress Edelstahl Anschlusswinkel 90 Grad, Gas, D 22mm, Rp 3/4", L1 5,1cm

Geberit Mapress Edelstahl Anschlusswinkel 90 Grad, Gas, D 22mm, Rp 3/4", L1 5,1cm

Dieser Anschlusswinkel aus der Mapress Edelstahl-Serie von Geberit ermöglicht eine präzise 90-Grad-Verbindung in Gasinstallationen. Das Bauteil ist für den Einsatz mit Natur- und Flüssiggasen konzipiert und besteht aus robustem CrNiMo-Stahl 1.4401.

Sicherheit und Montage

Der Fitting ist mit einem gelben HNBR-Dichtring ausgestattet, der für die Anforderungen in Gasleitungen optimiert ist. Zur Erhöhung der Montagesicherheit verfügt das System über einen Pressindikator sowie die Eigenschaft unverpresst undicht zu sein, wodurch eine schnelle visuelle Kontrolle der Verbindung möglich ist. Die gelbe Kennzeichnung dient der eindeutigen Identifikation für den Gasbereich, während der gelbe Schutzstopfen die Pressmuffe bis zur Installation vor Verunreinigungen schützt.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Winkel: 90 °
• Rohraußendurchmesser: 22 mm
• Innengewinde: Rp 3/4 Zoll
• Nennweite: DN 20
• Dichtungsmaterial: HNBR

Die Kombination aus hochwertigem Edelstahl und der Konstruktion mit zwei Befestigungspunkten sorgt für eine zugfeste und sichere Installation. Mit einem Rohraußendurchmesser von 22 mm und einem zylindrischen 3/4 Zoll Innengewinde bietet dieser Winkel eine passgenaue Lösung für professionelle Versorgungssysteme.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 34138
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 54
• Länge Anschluss 2: 51
• Arbeitslänge Anschluss 1: 33
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• EPD Nummer: GEB_EPD_8914347147
