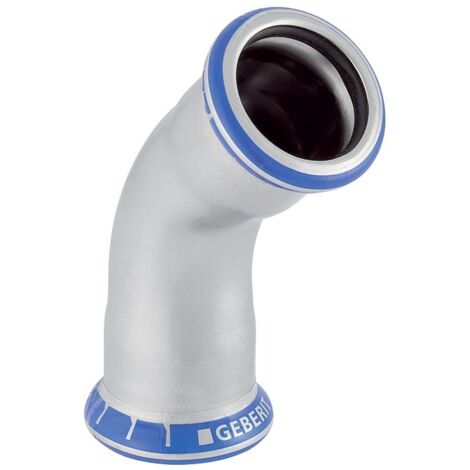

Geberit Mapress Bogen 45 Grad, DN 100, 108mm, CrNiMo-Stahl 1.4401, Edelstahl

Geberit Mapress Bogen 45 Grad, DN 100, 108mm, CrNiMo-Stahl 1.4401, Edelstahl

Dieser 45-Grad-Bogen aus hochwertigem CrNiMo-Stahl 1.4401 ermöglicht eine präzise Richtungsänderung in Edelstahl-Rohrleitungssystemen. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch seine Trinkwasserkonformität gemäß UBA aus. Die Verbindung erfolgt beidseitig über Pressmuffen, die eine dauerhaft zugfeste Installation unterstützen.

Zuverlässige Verbindungstechnik

Der Fitting ist mit einem CIIR-Dichtring ausgestattet und verfügt über die Eigenschaft unverpresst undicht, was eine schnelle visuelle Kontrolle während der Montage ermöglicht. Ein integrierter Pressindikator sowie ein transparenter Schutzstopfen an der Pressmuffe unterstützen die saubere Verarbeitung des Systems. Die robuste Ausführung aus rostfreiem Edelstahl 316 sorgt für eine hohe Beständigkeit in anspruchsvollen Versorgungssystemen.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Nennweite: DN 100
• Rohraußendurchmesser: 108 mm
• Winkel: 45 °
• Länge: 14,3 cm
• Z-Maß: 6,8 cm
• Dichtungsmaterial: CIIR

Durch die Kombination aus hochwertigem Edelstahl 1.4401 und der bewährten Pressmuffen-Technik bietet dieser 45-Grad-Bogen eine langlebige Lösung für professionelle Installationen. Mit einem Außendurchmesser von 108 mm und der Nennweite DN 100 ist das Bauteil optimal auf die Anforderungen moderner Versorgungssysteme abgestimmt und erfüllt alle relevanten Kriterien für eine sichere Trinkwasserinstallation.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 32611
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 108
• Rohraußendurchmesser Anschluss 2: 108
• Länge Anschluss 1: 143
• Länge Anschluss 2: 143
• Arbeitslänge Anschluss 1: 68
• Arbeitslänge Anschluss 2: 68
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
