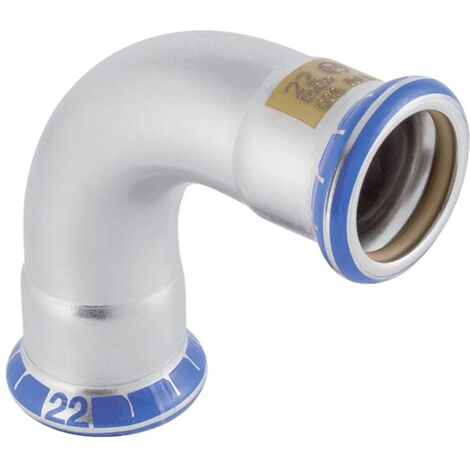

Geberit Bogen Mapress Edelstahl, 90 Grad, DN 20, 22mm, CrNiMo-Stahl, Edelstahl

Geberit Bogen Mapress Edelstahl, 90 Grad, DN 20, 22mm, CrNiMo-Stahl, Edelstahl

Dieser 90-Grad-Bogen aus CrNiMo-Stahl dient der sicheren Installation in Gasleitungen für Natur- und Flüssiggase. Das Systemteil zeichnet sich durch eine hohe Materialqualität aus und ist für eine zuverlässige Verbindung in entsprechenden Versorgungssystemen konzipiert.

Zuverlässige Verbindungstechnik

Der aus hochwertigem Edelstahl 1.4401 gefertigte Bogen ist speziell für den Einsatz in Gasinstallationen optimiert. Zur Erhöhung der Sicherheit bei der Montage verfügt das Bauteil über die Eigenschaft, unverpresst undicht zu sein. Die Identifikation und Handhabung werden durch eine gelbe Markierung sowie einen gelben Schutzstopfen an der Pressmuffe erleichtert. Der integrierte Dichtring besteht aus HNBR und ist für die Anforderungen von Gasmedien ausgelegt.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Nennweite: DN 20
• Rohraußendurchmesser: 22 mm
• Winkel: 90 °
• Länge: 4,7 cm
• Z-Maß: 2,6 cm
• Dichtungsmaterial: HNBR

Durch die robuste Verarbeitung aus rostfreiem Edelstahl und die präzise Abstimmung auf Gasmedien ermöglicht dieses Formteil eine dauerhafte und zugfeste Rohrverbindung. Mit einem Nenndurchmesser von DN 20 und einem Außendurchmesser von 22 mm ist der Bogen passgenau für entsprechende Leitungssysteme dimensioniert. Die Kombination aus bewährter Pressmuffentechnik und der speziellen Sicherheitsausstattung unterstützt eine effiziente Installation in der Gasversorgung.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 34002
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Länge Anschluss 1: 47
• Länge Anschluss 2: 47
• Arbeitslänge Anschluss 1: 26
• Arbeitslänge Anschluss 2: 26
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• EPD Nummer: GEB_EPD_8914347147
