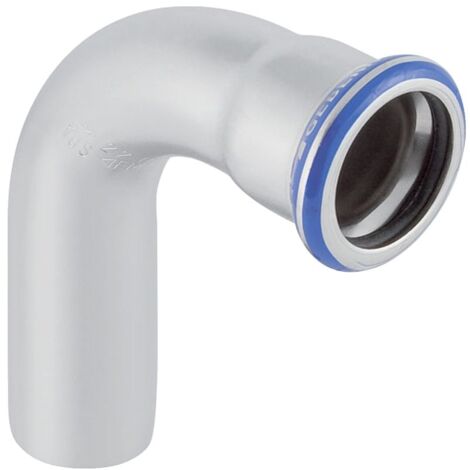

Geberit Mapress Edelstahl Bogen mit Einschubende, 90 Grad, Außendurchmesser 76,1mm

Geberit Mapress Edelstahl Bogen mit Einschubende, 90 Grad, Außendurchmesser 76,1mm

Dieser Edelstahl-Bogen mit 90 Grad Winkel ermöglicht eine präzise Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für den Einsatz in Trinkwasserinstallationen geeignet.

Zuverlässige Verbindungstechnik

Der Fitting ist aus hochwertigem CrNiMo-Stahl 1.4401 gefertigt und bietet eine dauerhaft zugfeste Verbindung. Zur Erhöhung der Montagesicherheit verfügt das System über einen Pressindikator sowie die Eigenschaft unverpresst undicht, wodurch eine einfache Kontrolle der Verbindung nach der Installation möglich ist. Der integrierte Dichtring aus CIIR schwarz sorgt für eine zuverlässige Abdichtung der Pressmuffe.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Nennweite: DN 65
• Außendurchmesser: 76,1 mm
• Winkel: 90 Grad
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe
• Dichtungsmaterial: CIIR
• Z-Maß: 10,4 cm
• Länge: 15,7 cm
• Höhe: 16,7 cm

Die robuste Konstruktion aus Edelstahl 316 ermöglicht eine langlebige Installation in anspruchsvollen Versorgungssystemen. Mit einem Außendurchmesser von 76,1 mm und der bewährten Pressmuffen-Technik unterstützt dieser Bogen eine effiziente und sichere Rohrleitungsführung. Die Trinkwasserkonformität nach UBA unterstreicht die Eignung für sensible Anwendungsbereiche.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 33309
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 65
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 76,1
• Rohraußendurchmesser Anschluss 2: 76,1
• Länge Anschluss 1: 167
• Länge Anschluss 2: 157
• Arbeitslänge Anschluss 2: 104
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 65
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
