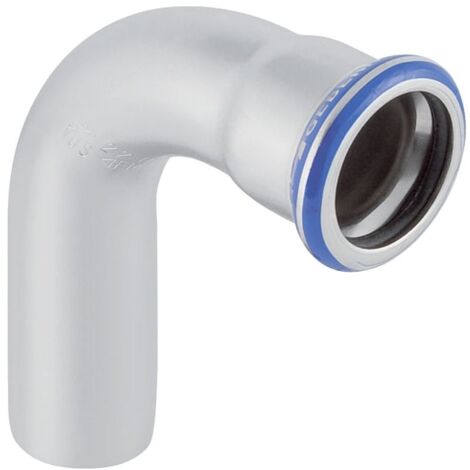

Geberit Mapress Edelstahl Bogen mit Einschubende 90 Grad, Außendurchmesser 35mm

Geberit Mapress Edelstahl Bogen mit Einschubende 90 Grad, Außendurchmesser 35mm

Dieser Edelstahl-Bogen mit 90 Grad Winkel ermöglicht eine präzise Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil aus hochwertigem CrNiMo-Stahl 1.4401 zeichnet sich durch seine hohe Beständigkeit aus und ist für Trinkwasserinstallationen geeignet.

Zuverlässige Verbindungstechnik

Der Fitting verfügt über ein Einschubende sowie eine Pressmuffe, die eine sichere und zugfeste Verbindung ermöglichen. Zur Erhöhung der Montagesicherheit ist das System mit einem Pressindikator ausgestattet, der eine einfache Kontrolle der Verpressung unterstützt. Zudem ist das Bauteil unverpresst undicht, wodurch eine schnelle Überprüfung der Dichtheit während der Installation sichergestellt wird. Der integrierte Dichtring aus CIIR sorgt für eine dauerhafte Abdichtung der Verbindung.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Außendurchmesser: 35 mm
• Nennweite: DN 32
• Winkel: 90 Grad
• Länge: 6,8 cm
• Höhe: 7,4 cm
• Z-Maß: 4,2 cm

Durch die robuste Materialwahl aus Edelstahl und die durchdachte Konstruktion mit Pressindikator bietet dieser 90 Grad Bogen eine langlebige Lösung für anspruchsvolle Rohrleitungssysteme. Mit einem Außendurchmesser von 35 mm und der Eignung für Trinkwasseranwendungen unterstützt das Bauteil eine effiziente und normgerechte Installation in verschiedenen Einsatzbereichen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 33306
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Rohraußendurchmesser Anschluss 2: 35
• Länge Anschluss 1: 74
• Länge Anschluss 2: 68
• Arbeitslänge Anschluss 2: 42
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
