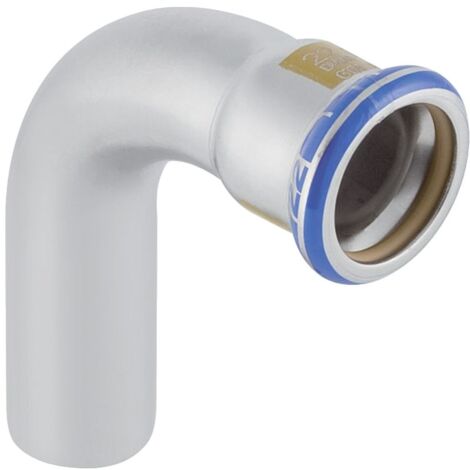

Geberit Mapress Edelstahl Bogen mit Einschubende, Gas, 90 Grad, d 76,1mm

Geberit Mapress Edelstahl Bogen mit Einschubende, Gas, 90 Grad, D 76,1mm

Dieser 90-Grad-Bogen aus CrNiMo-Stahl 1.4401 ermöglicht eine präzise Richtungsänderung in Gas-Installationssystemen. Das Bauteil ist für Natur- und Flüssiggase konzipiert und zeichnet sich durch eine hohe Materialbeständigkeit aus.

Sicherheit und Montage

Der Bogen ist mit einem gelben HNBR-Dichtring ausgestattet, der eine zuverlässige Abdichtung in Gasleitungen unterstützt. Zur Erhöhung der Montagesicherheit verfügt das System über einen Pressindikator sowie die Eigenschaft, im unverpressten Zustand undicht zu sein, was eine schnelle Überprüfung der Verbindung ermöglicht. Die gelbe Markierung und der Schutzstopfen an der Pressmuffe dienen der eindeutigen Identifikation und dem Schutz vor Verschmutzungen vor der Verarbeitung.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Nennweite: DN 65
• Rohraußendurchmesser: 76,1 mm
• Winkel: 90 °
• Dichtungsmaterial: HNBR
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Z-Maß: 10,4 cm
• Länge: 15,7 cm
• Höhe: 16,7 cm

Durch die robuste Konstruktion aus Edelstahl und die zugfeste Verbindung eignet sich dieser Bogen ideal für anspruchsvolle Versorgungsleitungen. Die präzise Fertigung mit einem Außendurchmesser von 76,1 mm und die bewährte M-Kontur ermöglichen eine passgenaue Integration in das System. Mit dem HNBR-Dichtring und der integrierten Unverpresst-undicht-Funktion bietet das Bauteil eine hohe Sicherheit bei der Installation von Gasleitungen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 34444
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 65
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 76,1
• Rohraußendurchmesser Anschluss 2: 76,1
• Länge Anschluss 1: 167
• Länge Anschluss 2: 157
• Arbeitslänge Anschluss 2: 104
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 65
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• EPD Nummer: GEB_EPD_8914347147
