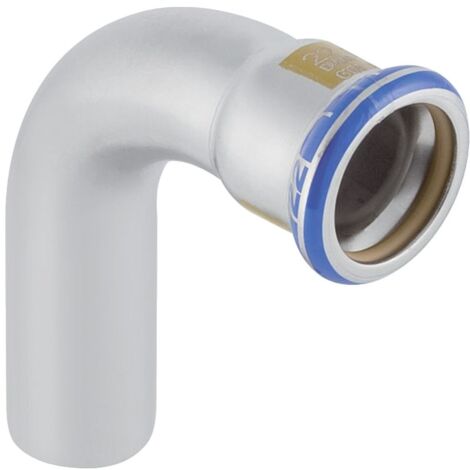

Geberit Mapress Edelstahl Bogen mit Einschubende, Gas, 90 Grad, D 88,9mm

Geberit Mapress Edelstahl Bogen mit Einschubende, Gas, 90 Grad, D 88,9mm

Dieser 90-Grad-Bogen aus hochwertigem CrNiMo-Stahl 1.4401 ist für den Einsatz in Gasinstallationen konzipiert. Er eignet sich für die Verwendung mit Natur- und Flüssiggasen und ist für eine sichere Verbindung in Versorgungssystemen ausgelegt.

Zuverlässige Verbindungstechnik

Der Fitting verfügt über ein Einschubende sowie eine Pressmuffe, die eine präzise Montage ermöglichen. Zur Erhöhung der Sicherheit bei der Installation ist das Bauteil mit einem Pressindikator ausgestattet. Zudem ist das System im unverpressten Zustand undicht, was eine direkte Überprüfung der Dichtheit während der Montagephase ermöglicht. Die gelbe Markierung sowie der gelbe Schutzstopfen an der Pressmuffe dienen der eindeutigen Identifikation für Gasanwendungen.

Material und Ausführung

Gefertigt aus rostfreiem Edelstahl 316, bietet der Bogen eine robuste Lösung für anspruchsvolle Leitungsführungen. Die integrierte Dichtung besteht aus hydriertem Acrylnitrilbutadien-Kautschuk (HNBR) in Gelb, welches speziell auf die Anforderungen von Gasmedien abgestimmt ist. Das Bauteil ist zugfest und systemgebunden, wodurch eine hohe Stabilität innerhalb der Rohrleitungsinstallation sichergestellt wird.

Die Kombination aus hochwertigem Edelstahl und der speziellen HNBR-Dichtung sorgt für eine langlebige Gasführung. Mit einem Außendurchmesser von 88,9 mm und einer Nennweite von DN 80 ist der Bogen optimal auf gängige Versorgungsleitungen abgestimmt. Die Konstruktion mit Pressindikator und der Eigenschaft der Unverpresst-Undichtigkeit unterstützt eine effiziente Installation in professionellen Versorgungssystemen.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Nennweite: DN 80
• Außendurchmesser: 88,9 mm
• Winkel: 90 Grad
• Dichtungsmaterial: HNBR
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe
• Länge: 18,4 cm
• Höhe: 19,5 cm
• Z-Maß: 12,4 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 34445
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 80
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 88,9
• Rohraußendurchmesser Anschluss 2: 88,9
• Länge Anschluss 1: 195
• Länge Anschluss 2: 184
• Arbeitslänge Anschluss 2: 124
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 80
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• EPD Nummer: GEB_EPD_8914347147
