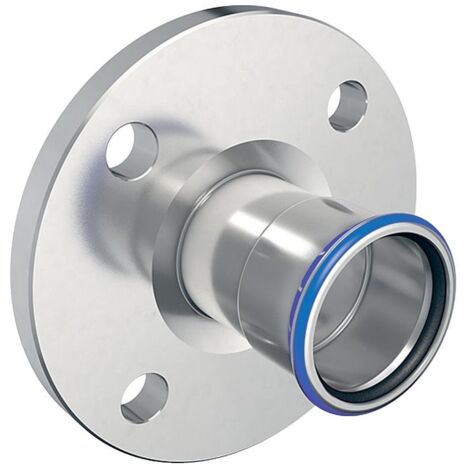

Geberit Mapress Edelstahl Flansch PN 10/16, mit Pressmuffe D 22mm, DN 20

Geberit Mapress Edelstahl Flansch PN 10/16, mit Pressmuffe D 22mm, DN 20

Dieser Edelstahl-Flansch mit Pressmuffe ermöglicht eine zuverlässige Verbindung zwischen Presssystemen und Flanschkomponenten in der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil aus hochwertigem CrNiMo-Stahl 1.4401 zeichnet sich durch seine Beständigkeit aus und ist für Trinkwasseranwendungen geeignet. Eine sichere Montage wird durch den integrierten Pressindikator sowie die Eigenschaft unverpresst undicht unterstützt.

Zuverlässige Verbindungstechnik

Die Konstruktion entspricht der Form B1 nach EN 1092-1 und verfügt über eine erhöhte Dichtleiste mit Standarddichtfläche. Der Dichtring aus CIIR in Schwarz sorgt für eine dauerhafte Abdichtung. Zur einfachen Handhabung auf der Baustelle ist die Pressmuffe mit einem transparenten Schutzstopfen versehen, der das System bis zur Installation vor Verschmutzungen schützt.

Technische Daten

• Werkstoff: Edelstahl 1.4401
• Nennweite: DN 20
• Rohraußendurchmesser: 22 mm
• Flansch-Lochkreisdurchmesser: 75 mm
• Anzahl Schrauben: 4 St.
• Länge: 6,5 cm
• Dichtmaterial: CIIR

Die Kombination aus robuster Edelstahlqualität und präziser Fertigung nach EN 1092-1 macht diesen Flansch mit DN 20 und 22 mm Pressmuffe zu einer langlebigen Lösung für anspruchsvolle Rohrleitungssysteme. Durch die Trinkwasserkonformität und die bewährte Pressverbindungstechnik wird eine effiziente und sichere Installation in verschiedensten Einsatzbereichen ermöglicht.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 33734
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 65
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 105
• Länge Anschluss 1: 47
• Länge Anschluss 2: 18
• Arbeitslänge Anschluss 1: 44
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
