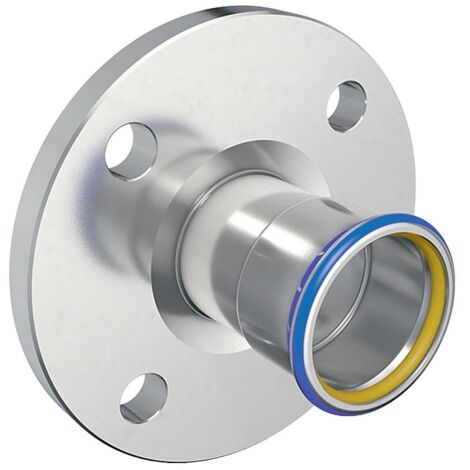

Geberit Mapress Edelstahl Flansch PN 10/16, mit Pressmuffe, Gas, D 76,1mm, DN 65

Geberit Mapress Edelstahl Flansch PN 10/16, mit Pressmuffe, Gas, D 76,1mm, DN 65

Dieser Edelstahl-Flansch mit Pressmuffe ermöglicht eine zuverlässige Verbindung in Gasinstallationen für Natur- und Flüssiggase. Das Bauteil aus hochwertigem CrNiMo-Stahl 1.4401 ist für den Einsatz in Systemen mit einem Nenndurchmesser von DN 65 ausgelegt und zeichnet sich durch eine hohe Beständigkeit aus.

Verbindungstechnik und Sicherheit

Die Komponente ist speziell für Gasleitungen konzipiert und verfügt über einen gelben HNBR-Dichtring sowie einen gelben Schutzstopfen zur eindeutigen Kennzeichnung. Die Konstruktion nach Form B1 gemäß EN 1092-1 bietet eine erhöhte Dichtleiste mit Standarddichtfläche. Dank der Eigenschaft unverpresst undicht lässt sich die Dichtheit der Verbindung bereits während der Montage prüfen, unterstützt durch den integrierten Pressindikator.

Die robuste Ausführung aus rostfreiem Edelstahl 1.4401 sorgt für Stabilität und Zugfestigkeit in der Installation. Mit einem Rohraußendurchmesser von 76,1 mm und der normgerechten Flanschverbindung eignet sich das Bauteil für anspruchsvolle Versorgungsleitungen, bei denen eine präzise Passform gefordert ist.

Technische Daten

• Werkstoff: Edelstahl 1.4401
• Nennweite: DN 65
• Rohraußendurchmesser: 76,1 mm
• Druckstufe: PN 10/16
• Flansch-Lochkreisdurchmesser: 145 mm
• Anzahl Schrauben: 4 St.
• Dichtungsmaterial: HNBR
• Länge: 118 mm

Der Edelstahl-Flansch mit Pressmuffe bietet eine sichere Lösung für Gasleitungen. Durch die Kombination aus hochwertigem CrNiMo-Stahl 1.4401, dem integrierten Pressindikator und der normgerechten Ausführung nach EN 1092-1 ist eine dauerhafte und dichte Verbindung in der Installation sichergestellt. Das Bauteil ist für einen Nenndurchmesser von DN 65 sowie einen Rohraußendurchmesser von 76,1 mm optimiert und für die Druckstufen PN 10/16 geeignet.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 34209
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 118
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 65
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 76,1
• Rohraußendurchmesser Anschluss 2: 185
• Länge Anschluss 1: 100
• Länge Anschluss 2: 18
• Arbeitslänge Anschluss 1: 65
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 65
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• EPD Nummer: GEB_EPD_8914347147
