Allgemeine Beschreibung

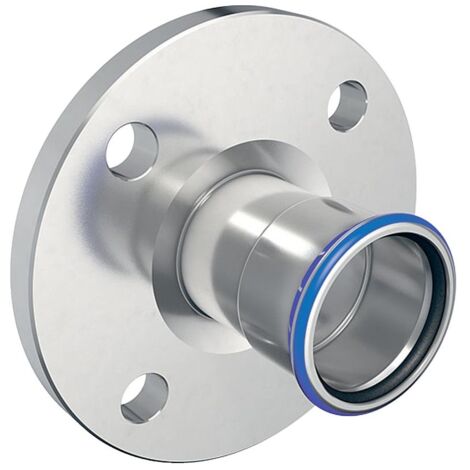

Der Geberit Mapress Edelstahl Flansch PN 10/16 mit Pressmuffe ist ideal für Anwendungen in der Haustechnik, Industrie und im Schiffbau. Er bietet eine zuverlässige Verbindung mit einem Dichtungsring aus CIIR und einem Pressindikator. Der Flansch ist mit einem transparenten Schutzstopfen ausgestattet und entspricht der Form B1, die eine erhöhte Dichtleiste mit Standarddichtfläche aufweist.Technische daten
- Werkstoff: CrNiMo-Stahl 1.4401 (DIN EN 10088)
- Form: gerade
- Nennweite (DN): 40
- Außendurchmesser (mm): 42
- Innendurchmesser (mm): 39
- Flansch-Lochkreisdurchmesser (mm): 110
- Schraubenlochdurchmesser (mm): 18
- Länge (cm): 7,9
- Länge Teilmaß (cm): 1,8
- Z-Maß (cm): 4,9
- Anzahl Schrauben Flanschverbindung: 4
- Rohraußendurchmesser Anschluss 1: 42 mm
- Rohraußendurchmesser Anschluss 2: 150 mm
- Länge Anschluss 1: 61 mm
- Länge Anschluss 2: 18 mm
- Arbeitslänge Anschluss 1: 49 mm
- Norm Flansch: DIN
- Material Dichtung: CIIR
Kompatibilität und Zubehör
- Anschluss 1: Pressmuffe
- Anschluss 2: Flansch
Weitere Informationen
- Oberflächenschutz: unbehandelt
- Mit Dichtungsmaterial: ja
- Verschlossen: ja
- Mit Entleerungsventil: nein
- Mit Entlüfter: nein
- Reduzierend: nein
- Mit thermischer Isolierung: nein
- Zugfest: ja
- Systemgebunden: ja
- Werkstoffgüte: Edelstahl 316 (1.4401)
