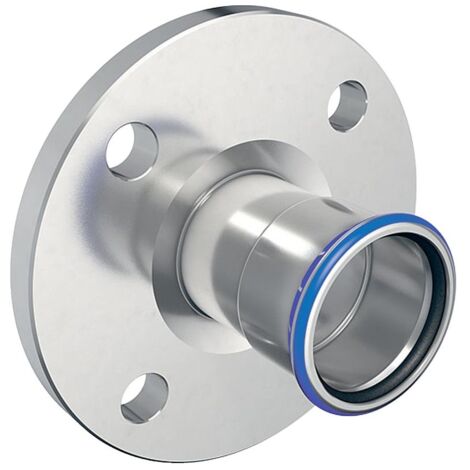

Geberit Mapress Edelstahl Flansch PN 10/16, mit Pressmuffe D 54mm, DN 50

Geberit Mapress Edelstahl Flansch PN 10/16, mit Pressmuffe D 54mm, DN 50

Dieser Edelstahl-Flansch mit integrierter Pressmuffe ermöglicht eine zuverlässige Verbindung in der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil aus hochwertigem CrNiMo-Stahl 1.4401 ist für Trinkwasseranwendungen geeignet und zeichnet sich durch eine hohe Beständigkeit aus. Die Konstruktion nach EN 1092-1 Form B1 sorgt für eine präzise Passform und eine sichere Flanschverbindung.

Zuverlässige Verbindungstechnik

Die Komponente verfügt über einen Pressindikator, der eine einfache Kontrolle der Verpressung ermöglicht. Dank der Eigenschaft unverpresst undicht lässt sich die Dichtheit des Systems bereits während der Montagephase prüfen. Ein transparenter Schutzstopfen an der Pressmuffe schützt das Innere vor Verschmutzungen bis zur finalen Installation. Der integrierte Dichtring aus CIIR schwarz sorgt für eine dauerhafte Abdichtung der Verbindung.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Nennweite: DN 50
• Außendurchmesser: 54 mm
• Flansch-Lochkreisdurchmesser: 125 mm
• Anzahl Schrauben: 4 St.
• Dichtringmaterial: CIIR
• Druckstufe: PN 10/16
• Länge: 8,7 cm

Durch die robuste Ausführung aus Edelstahl 316 und die normgerechte Fertigung bietet dieses Bauteil eine langlebige Lösung für anspruchsvolle Rohrleitungssysteme. Die Kombination aus der DN 50 Pressmuffe und dem Flanschanschluss ermöglicht eine flexible Integration in bestehende Anlagen. Die Trinkwasserkonformität nach UBA unterstreicht die Eignung für sensible Versorgungsbereiche, während die zugfeste Konstruktion für die notwendige Stabilität im Betrieb sorgt.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 33738
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 87
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 50
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 54
• Rohraußendurchmesser Anschluss 2: 165
• Länge Anschluss 1: 69
• Länge Anschluss 2: 18
• Arbeitslänge Anschluss 1: 52
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 50
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
