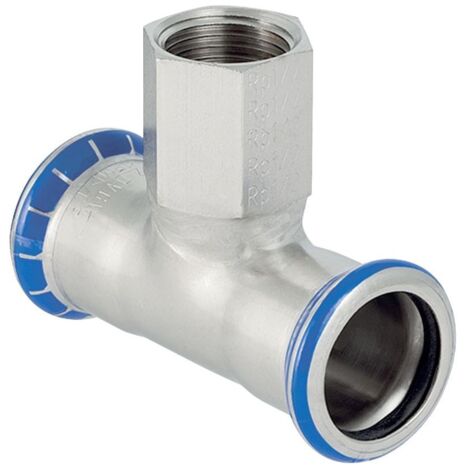

Geberit Mapress Edelstahl T-Stück mit Innengewinde d 22mm, Rp 3/4″, d1 22mm

Geberit Mapress Edelstahl T-Stück mit Innengewinde D 22mm, Rp 3/4", D1 22mm

Das Geberit Mapress T-Stück aus Edelstahl ermöglicht eine zuverlässige Abzweigung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für Trinkwasseranwendungen geeignet und zeichnet sich durch eine robuste Verarbeitung aus CrNiMo-Stahl 1.4401 aus.

Zuverlässige Verbindungstechnik

Das Fitting ist mit zwei Pressmuffen für einen Rohraußendurchmesser von 22 mm sowie einem zylindrischen Innengewinde Rp 3/4 Zoll ausgestattet. Die Konstruktion ist auf eine dauerhafte und zugfeste Verbindung ausgelegt. Zur Erhöhung der Sicherheit bei der Montage verfügt das Bauteil über die Eigenschaft unverpresst undicht, wodurch eine direkte Kontrolle der Verbindung während der Installation unterstützt wird. Ein transparenter Schutzstopfen an der Pressmuffe bewahrt das Innere vor Verunreinigungen bis zum Zeitpunkt der Verarbeitung.

Material und Anwendung

Der verwendete Edelstahl 1.4401 bietet eine hohe Beständigkeit und erfüllt die Anforderungen für den Einsatz in Trinkwasserinstallationen gemäß UBA-Vorgaben. Die Dichtung aus CIIR sorgt für eine sichere Abdichtung des Systems. Mit einem Winkel von 90 Grad eignet sich das T-Stück ideal für präzise Abzweigungen in Edelstahl-Rohrleitungssystemen.

Das T-Stück überzeugt durch seine hochwertige Materialqualität aus Edelstahl 1.4401 und die systemgebundene Zuverlässigkeit für anspruchsvolle Installationen. Mit einem Außendurchmesser von 22 mm und einem zylindrischen Innengewinde Rp 3/4 Zoll bietet es eine passgenaue Lösung für diverse Versorgungsleitungen. Die Eigenschaft unverpresst undicht sowie die integrierte CIIR-Dichtung ermöglichen eine sichere und langlebige Montage.

Technische Daten

• Werkstoff: Edelstahl 1.4401
• Rohraußendurchmesser: 22 mm
• Innengewinde: Rp 3/4 Zoll
• Winkel: 90 °
• Nennweite: DN 20
• Dichtungsmaterial: CIIR
• Länge: 7,4 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 31308
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: rostfreier Stahl
• Werkstoffgüte Anschluss 3: Edelstahl 316 (1.4401)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Nenndurchmesser Anschluss 3: DN 20
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 3: 22
• Länge Anschluss 1: 37
• Länge Anschluss 2: 46
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 31
• Länge Anschluss 3: 37
• Arbeitslänge Anschluss 3: 16
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Mehrteilig: nein
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
