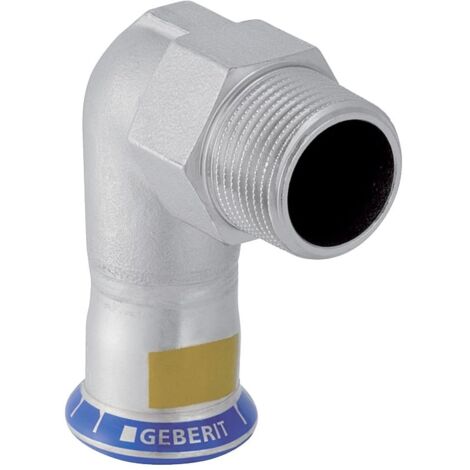

Geberit Mapress Edelstahl Übergangswinkel 90 Grad mit Außengewinde, Gas, D 22mm, R 3/4"

Geberit Mapress Edelstahl Übergangswinkel 90 Grad mit Außengewinde, Gas, D 22mm, R 3/4"

Dieser Übergangswinkel aus Edelstahl ermöglicht eine zuverlässige Richtungsänderung um 90 Grad in Gas-Installationssystemen. Das Bauteil ist speziell für den Einsatz mit Natur- und Flüssiggasen konzipiert und zeichnet sich durch eine hohe Materialbeständigkeit aus.

Zuverlässige Verbindungstechnik

Der aus hochwertigem CrNiMo-Stahl 1.4401 gefertigte Winkel ist für eine dauerhafte und zugfeste Verbindung ausgelegt. Die Pressmuffe ist mit einem gelben Schutzstopfen versehen und verfügt über einen gelben Dichtring aus HNBR, der die Eignung für Gasanwendungen unterstreicht. Ein wesentliches Sicherheitsmerkmal ist die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht bleibt, was eine einfache Kontrolle während der Montage ermöglicht.

Technische Daten

• Werkstoff: Edelstahl 1.4401
• Rohraußendurchmesser: 22 mm
• Außengewinde: R 3/4 Zoll
• Winkel: 90 Grad
• Nennweite: DN 20
• Dichtungsmaterial: HNBR

Die Kombination aus robustem Edelstahl und der präzisen Pressverbindungstechnik sorgt für eine sichere Installation in der Gasversorgung. Mit einem Außendurchmesser von 22 mm und einem konischen R 3/4 Zoll Außengewinde bietet das Bauteil eine passgenaue Lösung für professionelle Leitungssysteme. Die gelbe Kennzeichnung und der spezielle Dichtring ermöglichen eine klare Zuordnung und hohe Betriebssicherheit in der Anwendung.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 34151
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 60
• Länge Anschluss 2: 46
• Arbeitslänge Anschluss 1: 39
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• EPD Nummer: GEB_EPD_8914347147
