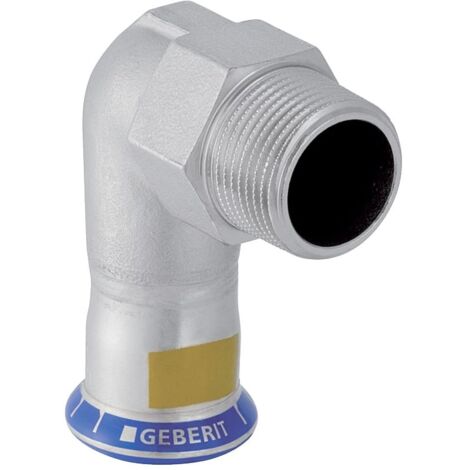

Geberit Mapress Edelstahl Übergangswinkel 90 Grad mit Außengewinde, Gas, D 28mm, R 1"

Geberit Mapress Edelstahl Übergangswinkel 90 Grad mit Außengewinde, Gas, D 28mm, R 1"

Dieser Übergangswinkel aus Edelstahl ermöglicht eine zuverlässige Richtungsänderung von 90 Grad in Gas-Installationssystemen. Das Bauteil ist für den Einsatz mit Natur- und Flüssiggasen konzipiert und zeichnet sich durch eine hohe Materialbeständigkeit aus.

Robuste Verbindungstechnik für Gasleitungen

Der aus CrNiMo-Stahl 1.4401 gefertigte Winkel bietet eine dauerhafte und zugfeste Verbindung. Ausgestattet mit einem gelben HNBR-Dichtring und einer gelben Markierung ist das System für den Gasbereich eindeutig identifizierbar. Die Pressmuffe verfügt über einen Pressindikator sowie einen Schutzstopfen, um die Integrität der Verbindung vor der Montage sicherzustellen. Das System ist zudem als unverpresst undicht gekennzeichnet, was eine einfache Kontrolle während der Installation ermöglicht.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Rohraußendurchmesser: 28 mm
• Außengewinde: 1 Zoll
• Winkel: 90 Grad
• Nennweite: DN 25
• Länge: 6,7 cm
• Höhe: 5,4 cm
• Z-Maß: 4,4 cm

Durch die präzise Fertigung aus Edelstahl eignet sich dieser Übergangswinkel ideal für anspruchsvolle Versorgungsleitungen. Mit einem Außendurchmesser von 28 mm und einem kegeligen 1 Zoll Außengewinde sorgt das Bauteil für eine passgenaue Integration in Gas-Installationssysteme. Die Kombination aus robuster Materialqualität und der bewährten Pressverbindungstechnik unterstützt eine effiziente Montage in der Haustechnik.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 34152
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Länge Anschluss 1: 67
• Länge Anschluss 2: 54
• Arbeitslänge Anschluss 1: 44
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• EPD Nummer: GEB_EPD_8914347147
