Geberit Mapress Edelstahl Übergangswinkel 90 Grad mit Innengewinde, Gas, D 22mm, Rp 3/4"

Geberit Mapress Edelstahl Übergangswinkel 90 Grad mit Innengewinde, Gas, D 22mm, Rp 3/4"

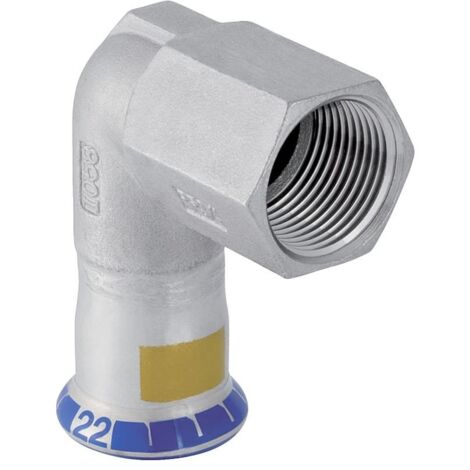

Der Geberit Mapress Edelstahl-Übergangswinkel mit 90-Grad-Bogen dient der Richtungsänderung in Gasinstallationen. Das Bauteil ist für Natur- und Flüssiggase ausgelegt und besteht aus korrosionsbeständigem CrNiMo-Stahl 1.4401. Eine gelbe Markierung sowie ein gelber Schutzstopfen an der Pressmuffe kennzeichnen die Eignung für Gasanwendungen.

Sicherheit und Montage

Die Konstruktion umfasst einen Dichtring aus HNBR, der für die notwendige Dichtheit sorgt. Ein wesentliches Merkmal ist die Eigenschaft unverpresst undicht, wodurch nicht verpresste Verbindungen bei der Druckprüfung sofort erkennbar sind. Die Verbindungstechnik ermöglicht eine effiziente Installation in Versorgungssystemen.

Technische Daten

• Werkstoff: Edelstahl 1.4401
• Rohraußendurchmesser: 22 mm
• Innengewinde: Rp 3/4 Zoll
• Winkel: 90 Grad
• Nennweite: DN 20
• Dichtungsmaterial: HNBR

Die Kombination aus langlebigem Edelstahl und der Geberit Mapress-Technik ermöglicht eine sichere Leitungsführung. Mit einem Rohraußendurchmesser von 22 mm und einem zylindrischen Innengewinde von 3/4 Zoll bietet das Bauteil eine präzise Schnittstelle für professionelle Gasinstallationen. Die zugfeste Verbindung unterstützt eine dauerhafte Stabilität des Systems.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 34146
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 60
• Länge Anschluss 2: 46
• Arbeitslänge Anschluss 1: 39
• Arbeitslänge Anschluss 2: 39
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• EPD Nummer: GEB_EPD_8914347147
