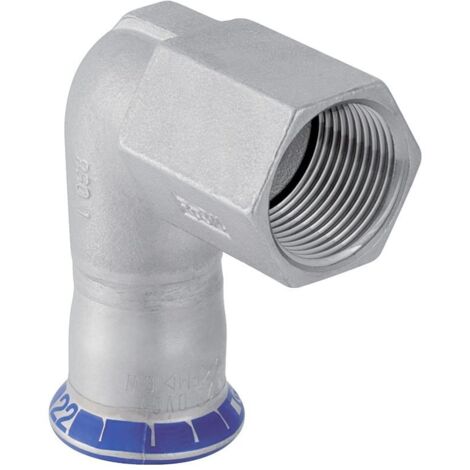

Geberit Mapress Edelstahl Übergangswinkel 90 Grad mit Innengewinde d 15mm, Rp 1/2″, L1 3,7cm

Geberit Mapress Edelstahl Übergangswinkel 90 Grad mit Innengewinde D 15mm, Rp 1/2", L1 3,7cm

Dieser Übergangswinkel aus Edelstahl ermöglicht eine zuverlässige Verbindung zwischen einem 15 mm Presssystem und einem zylindrischen Innengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und besteht aus hochwertigem CrNiMo-Stahl 1.4401.

Zuverlässige Verbindungstechnik

Das Fitting ist für Trinkwasserinstallationen gemäß UBA geeignet. Die Konstruktion umfasst einen Dichtring aus CIIR in Schwarz sowie einen Pressindikator, der eine einfache Kontrolle der Verpressung ermöglicht. Die Eigenschaft unverpresst undicht sorgt für zusätzliche Sicherheit bei der Montage, da nicht verpresste Verbindungen bei der Druckprüfung sofort erkennbar sind. Die Pressmuffe ist zudem mit einem transparenten Schutzstopfen versehen.

Montage und Anwendung

Mit einem Winkel von 90 Grad und einem zylindrischen Innengewinde nach ISO 7-1 eignet sich das Element ideal für Richtungsänderungen in Edelstahl-Rohrleitungssystemen. Die robuste Ausführung ist zugfest und für anspruchsvolle Versorgungsleitungen ausgelegt.

Der Übergangswinkel aus langlebigem Edelstahl 1.4401 bietet mit einem Rohraußendurchmesser von 15 mm und einem 1/2 Zoll Innengewinde eine passgenaue Schnittstelle für diverse Leitungssysteme. Die durchdachte Konstruktion unterstützt eine effiziente und sichere Rohrleitungsführung in professionellen Installationen.

Technische Daten

• Werkstoff: Edelstahl 1.4401
• Rohraußendurchmesser: 15 mm
• Innengewinde: 1/2 Zoll
• Winkel: 90 Grad
• Dichtungsmaterial: CIIR
• Z-Maß: 3,7 cm
• Länge: 5,7 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 33803
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Länge Anschluss 1: 57
• Länge Anschluss 2: 37
• Arbeitslänge Anschluss 1: 37
• Arbeitslänge Anschluss 2: 24
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
